4500平米14层框架剪力墙结构商住楼结构施工大样图

附件详情

该项目建筑面积4464.97平方米:其中商业1317.41平方米,住宅3147.56平方米，本建筑为十四层高层住宅，一至二层主要为商业，三至十四层为住宅。住宅套数：36套，框架剪力墙结构，按6度抗震措施，本地区为非抗震区，采用机械钻孔嵌岩灌注桩，基础设计等级为乙级。

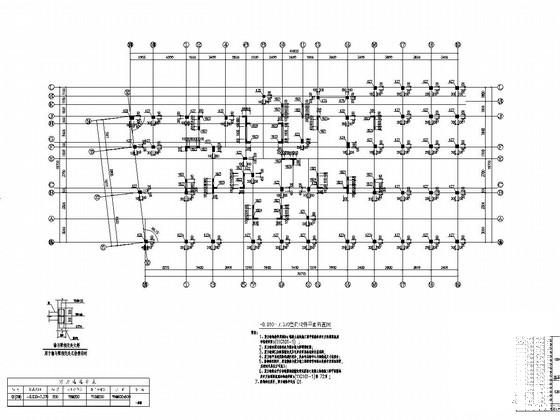

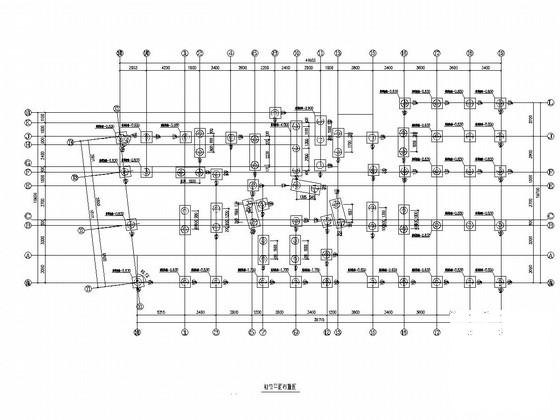

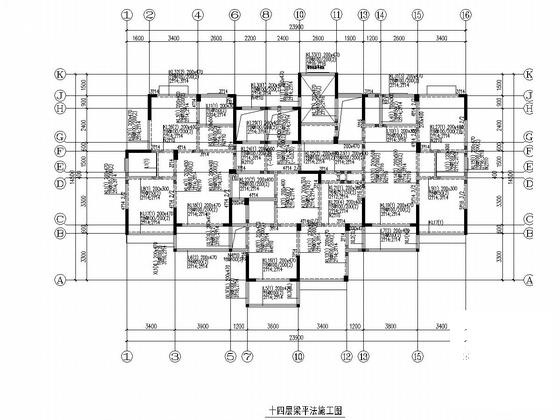

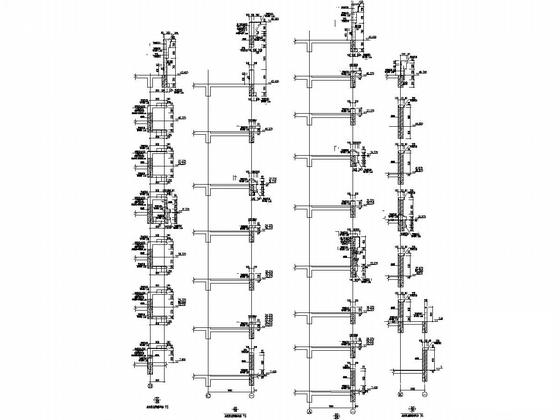

结构专业该资料包含： 结构设计说明 ，钻孔灌注桩,承台详图，桩平面布置图，竖向构件 平面布置图 ，各层梁平法施工图，结构平面布置配筋图，节点大样图，楼梯图等共计41张图。

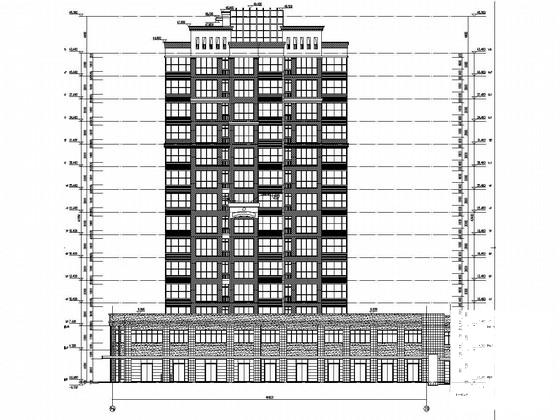

建筑专业该资料包含：建筑设计说明，节能说明（商业、住宅），平面图，立面图，剖面图，门窗大样，卫生间大样，节点大样等24张图。
分享投稿时间：近几年11月。总计65张图。
