地上15层剪力墙结构商住楼结构施工图纸

附件详情

该项目为江苏某小区商住楼，地上15层，地下二层，建筑设计结构形式为剪力墙结构，房屋总长75.6米，高47米，主楼基础为平筏基础，商铺采用独立基础，7度设防。

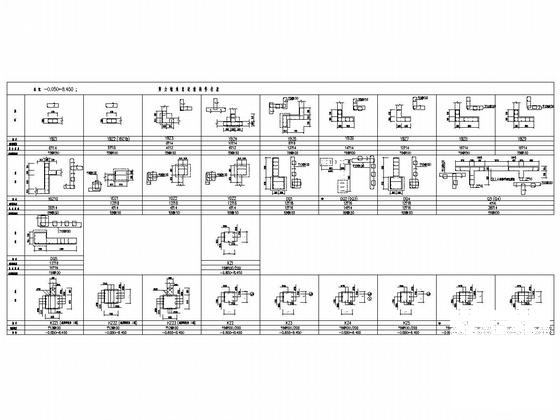

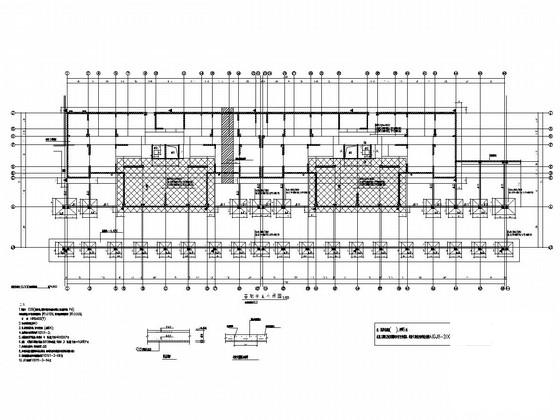

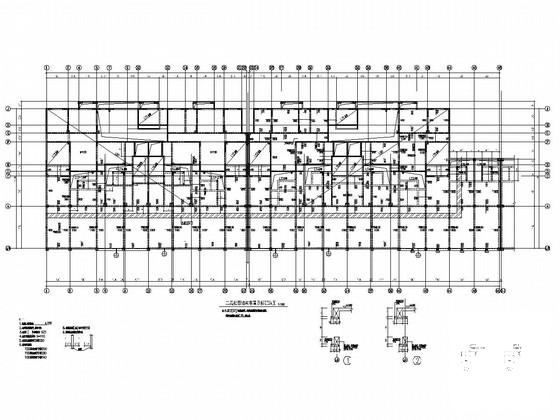

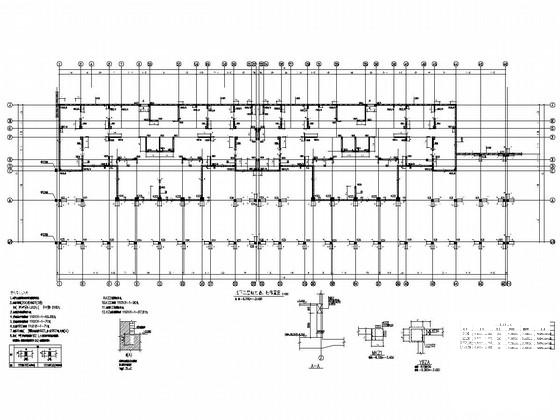

该资料包含： 结构设计说明 、基础 平面布置图 、基础详图、坡道详图、剪力墙、柱布置图、剪力墙约束边缘构件柱级KZ表、剪力墙构造边缘构件柱表、楼面结构布置及板配筋图、梁平面配筋图、结构详图等共28张图纸。
