钢框架结构仓库结构施工方案图纸（2层含建筑施工CAD图纸）
- 建筑类别：工业建筑
- 厂房建筑高度：多层厂房
- 地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：28.8m
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目为两层钢框架结构。宽度13.4米，长度28.8米，柱距6.05米.
总建筑面积770平方米，建筑基底面积400平方米，一层层高为4.2M，二层为3.85M，建筑高度为9.90M，建筑结构形式为钢结构
该资料包含：建筑设计说明，建筑平面图，立面图，剖面图，节点详图等，结构设计说明，基础
平面布置图
，地脚锚栓布置图，底层柱网布置图，结构布置图，楼承板配筋图，屋顶装饰结构布置图，雨蓬结构布置图，楼梯结构图等
共18张图纸。
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

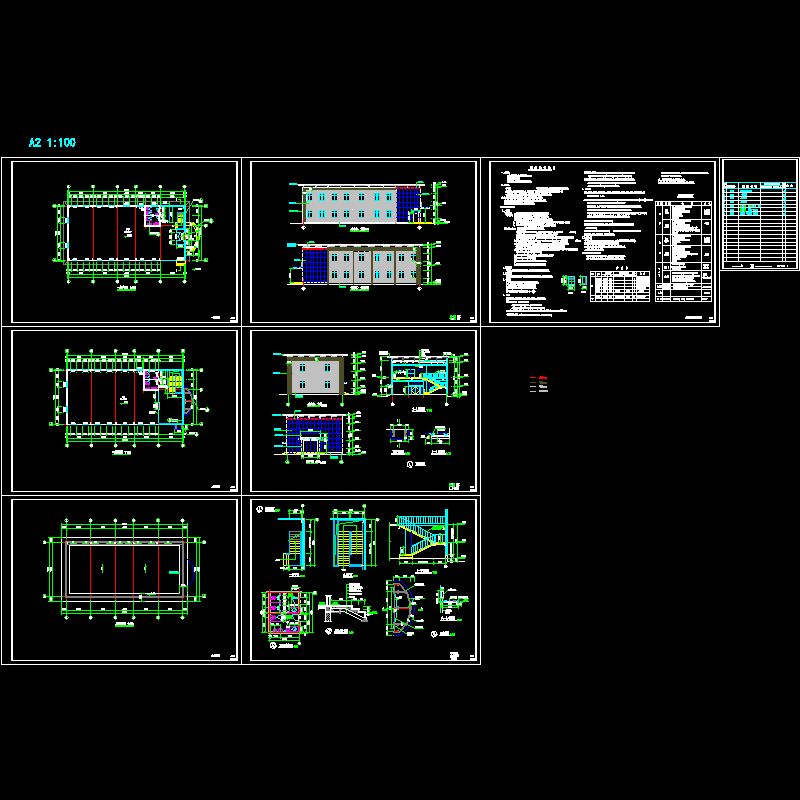

一次土建.dwg -

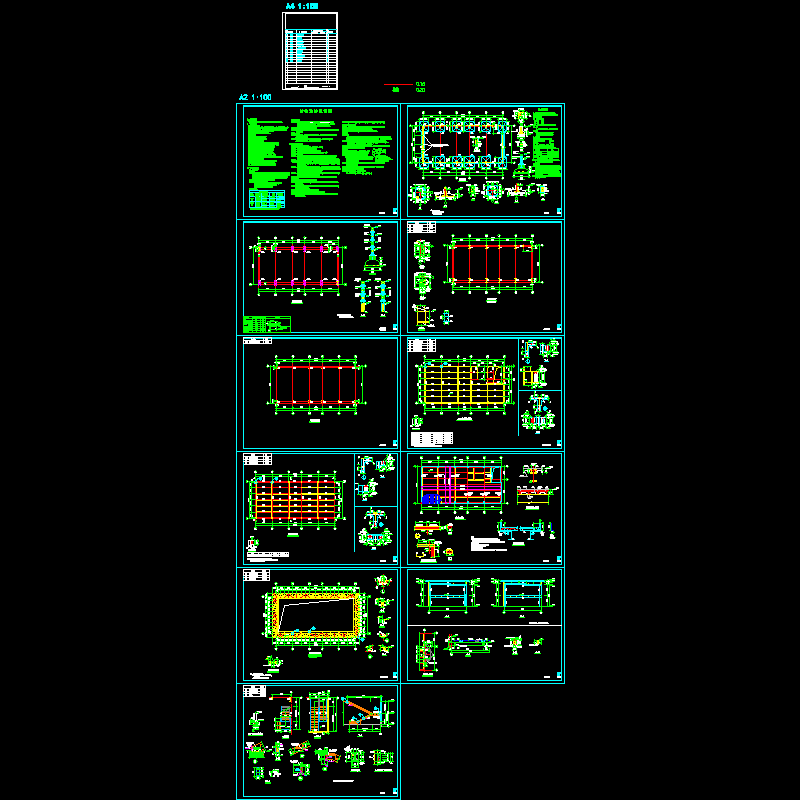

结构.dwg
以上是部分截图，请下载附件后查看完整高清内容
