水池泵井结构设计CAD施工图纸
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：其他结构
- 钢结构：其他结构
- 特种结构：水池,其他结构
- 结构安全等级：二级
- 参考图纸：5张
- 设计年代：近代
附件详情
结构说明、井模板平面图、池壁DN450刚性套管加固图、池壁配筋图、挑台详图、栏杆平面位置布置图、护笼详图、钢筋明细表共5张图纸。

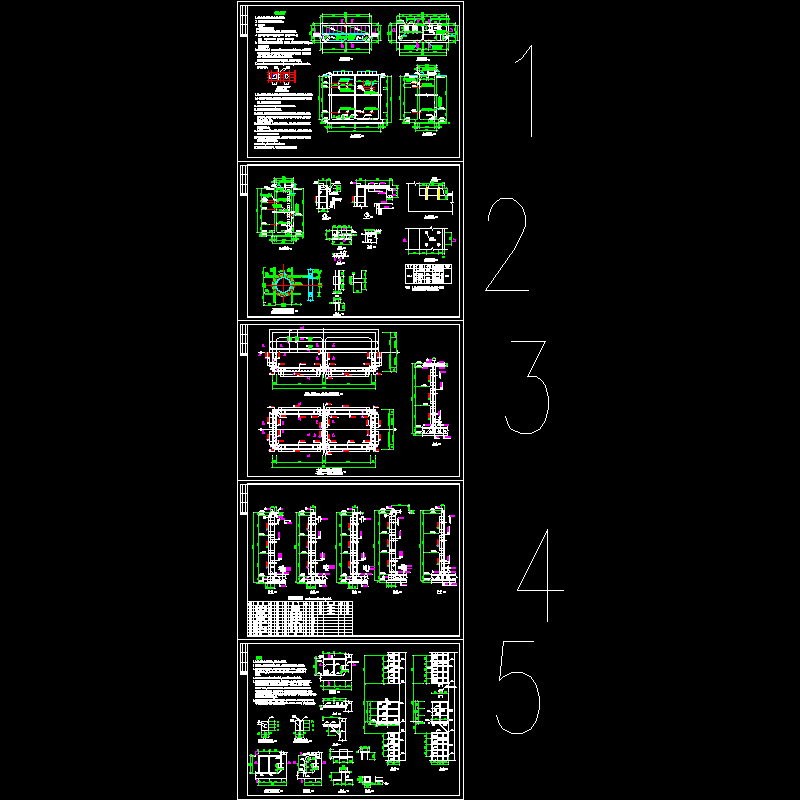

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
