3层钢结构别墅结构设计CAD施工图纸

  • 建筑类别:住宅,别墅
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 风压:0.55kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

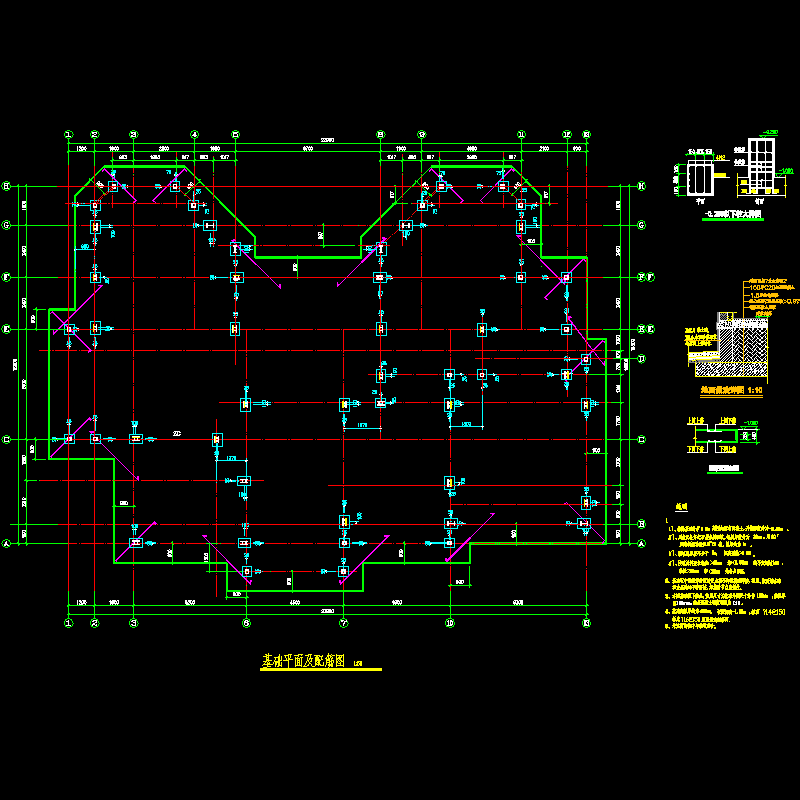

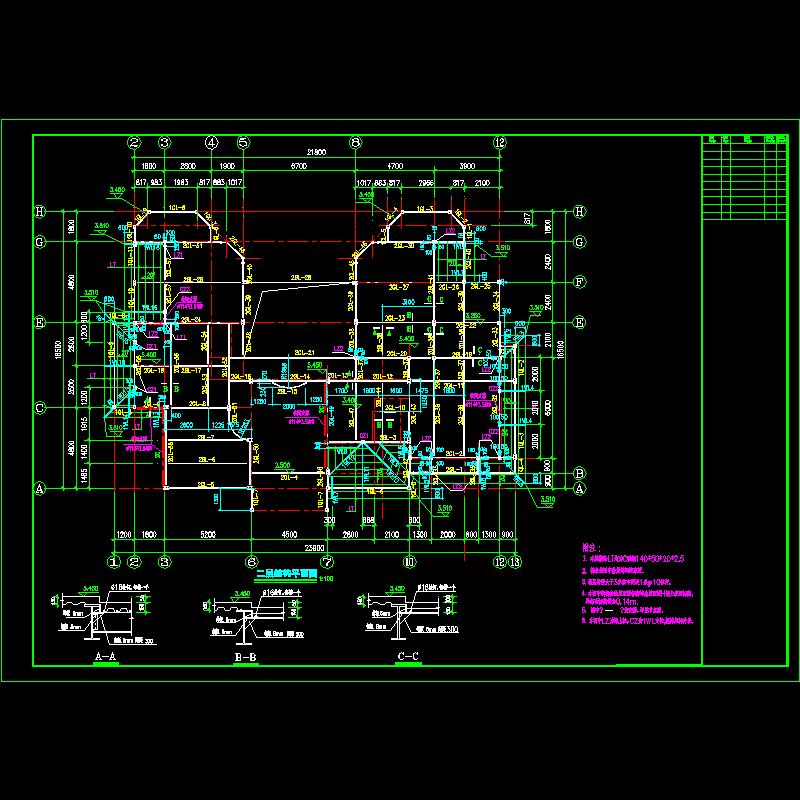

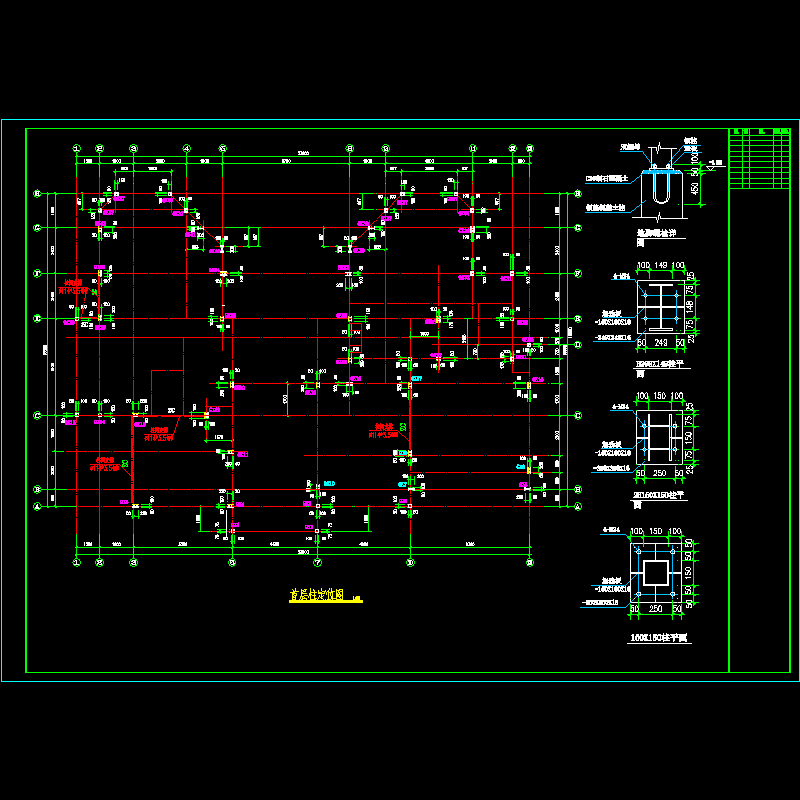

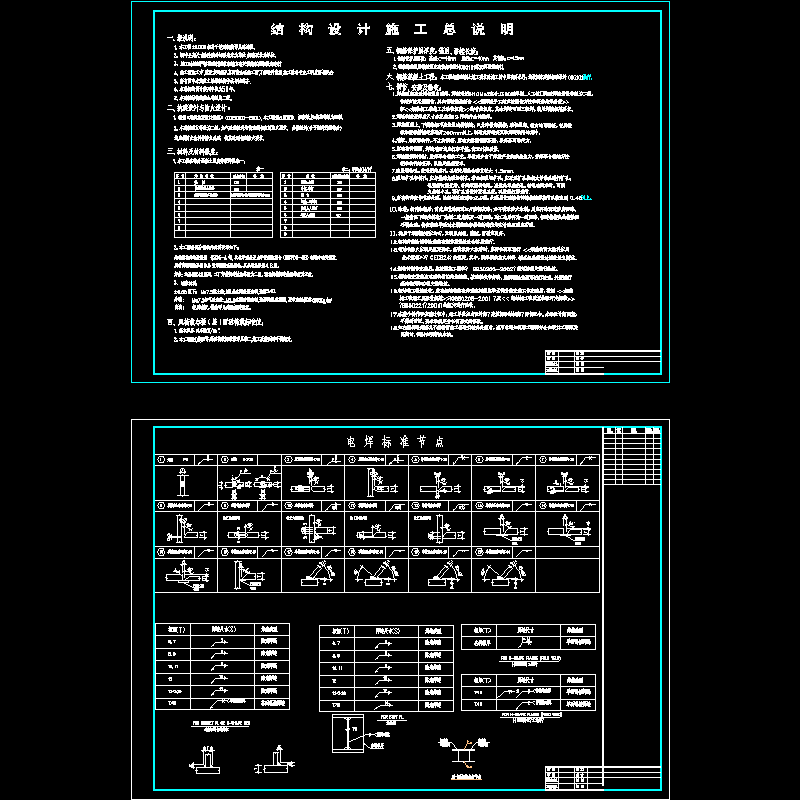

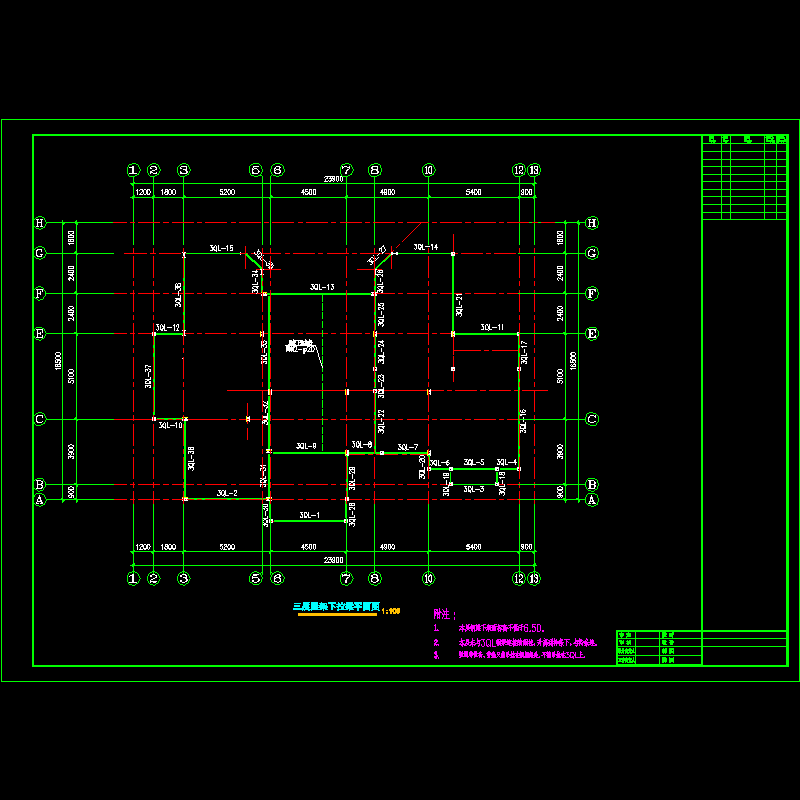

该资料包含:结构设计说明,柱间支撑详图,梁与组合柱刚接节点详图,结构平面图,柱定位图,基础平面及配筋图等
共13张图纸。
