屋顶钟楼结构设计施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢结构：门式刚架
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该资料包含：钢
结构设计说明
，钟楼部分原混凝土结构平面图，钟楼部分结构加固平面图，拱顶平面结构俯视图，立面，剖面，节点祥图等
共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

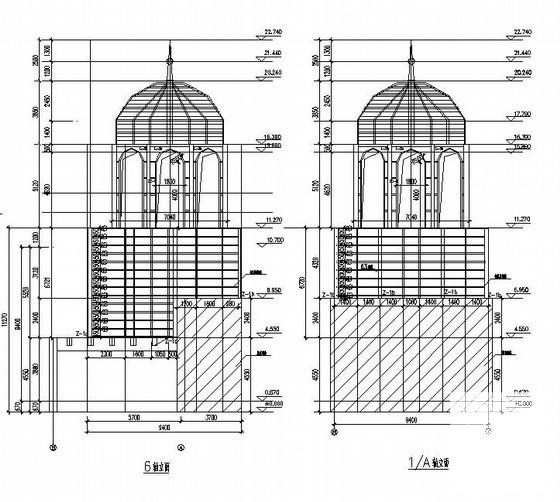

屋顶结构设计 - 1 -
屋顶结构设计 - 2 -
屋顶结构设计 - 3 -
屋顶结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.77 MB
- 收藏次数：0
-
文件名称：
附件-995877089878785658575.rar
