上海某铝业公司厂房结构图
该资料为：上海某铝业公司厂房结构图
该建筑物总长165米，总宽136米，建筑面积为18840平方米，由三部分组成：
1）冷轧车间，长150米，宽50米，层高10.6米，建筑面积8100平方米,双坡屋面，带毗屋，局部设夹层。2）熔铸热轧车间，长150米，宽86米，层高11.2米，建筑面积8820平方米，双坡屋面，带毗屋，局部设夹层。3）综合办公楼，长80米，宽8米，高11.6米，建筑面积1920平方米，单坡屋面，三层，楼层标高分别为3.7米和7.3米。建筑屋面采用"美联钢构"生产的"PBR"屋面板，屋面内板采用"R"型内顶板，外墙板采用"R"型墙面板，内墙板采用"R"型内墙板。
基本风压：0.55kN/平方米
基本雪压：0.20kN/平方米
抗震设防烈度：7度
吊车技术参数：16t吊车、10t吊车、5t吊车
该资料包含：

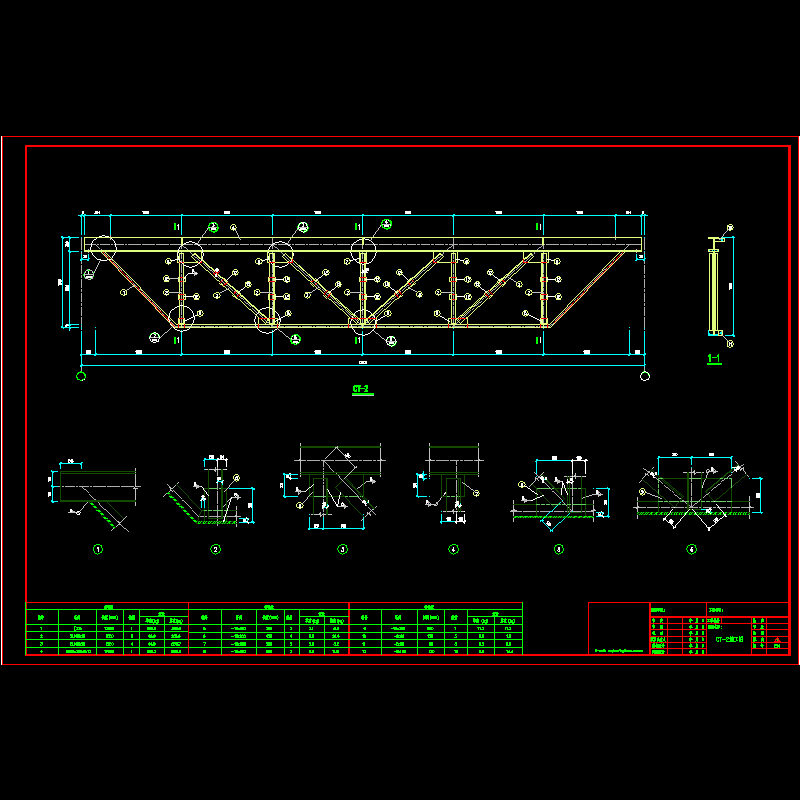

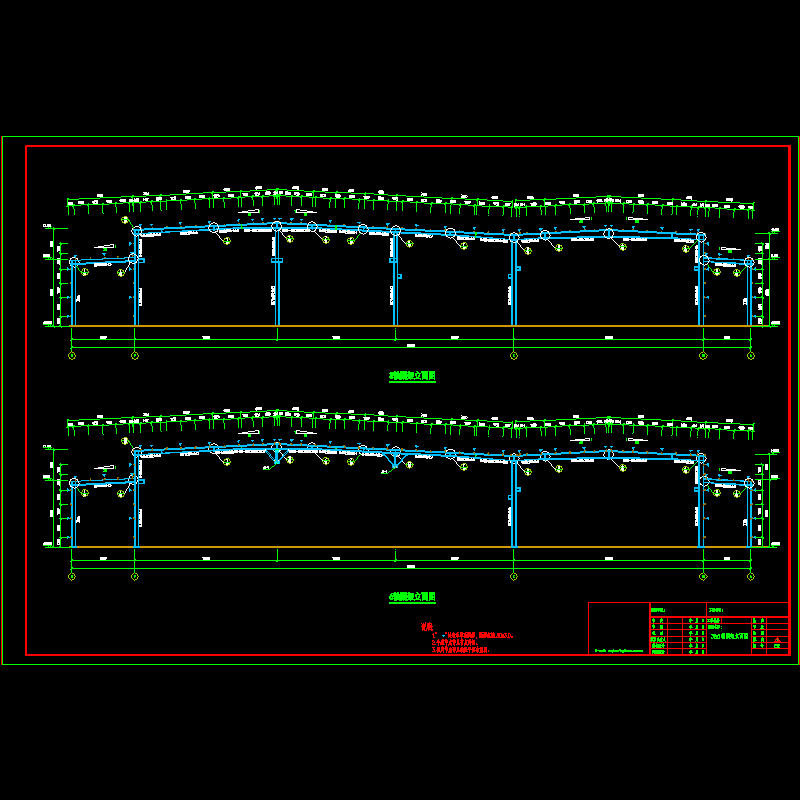

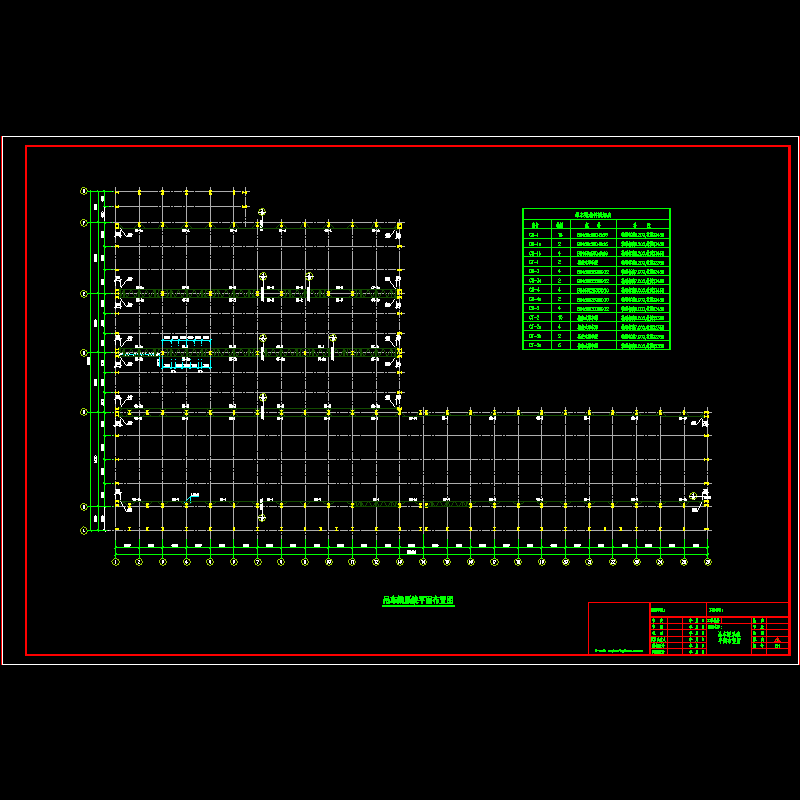

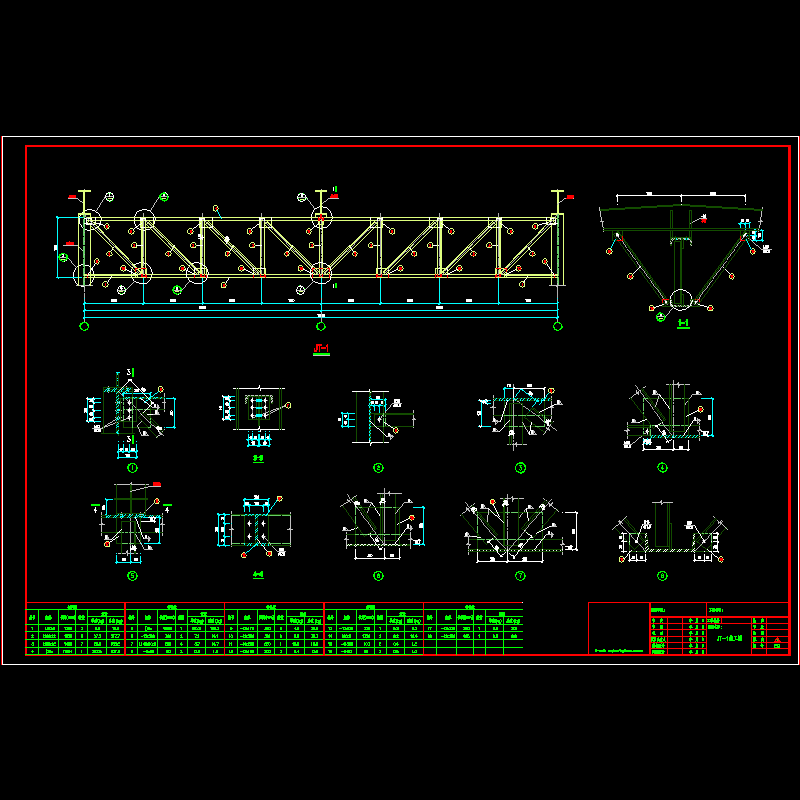

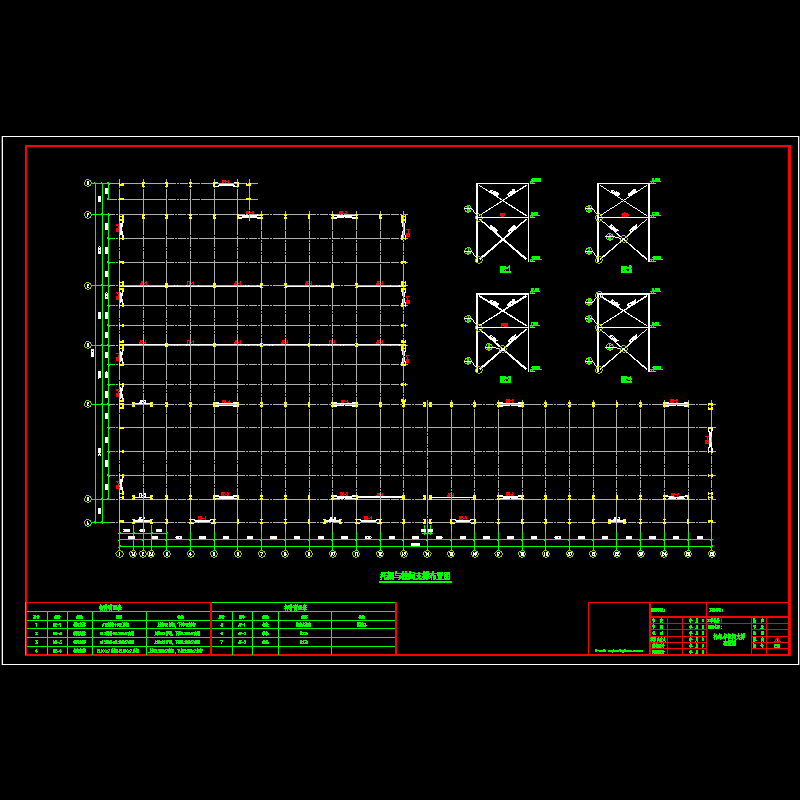

设计说明、一层平面布置图、屋顶平面布置图、立面图、剖面图、建筑节点图、锚栓平面布置图、屋面支撑布置图、托架与柱间支撑布置图、吊车梁系统 平面布置图 、刚架立面图、JT施工图、节点详图共19张图纸。
