5层框架结构办公楼结构设计施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目位于南充市,地上5层,框架结构,地下一层,半地下室,结构尺寸:86.20x67.80x25.50米,采用独立基础,局部墩基础,基础设计等级为丙级,抗震设防烈度为6度。

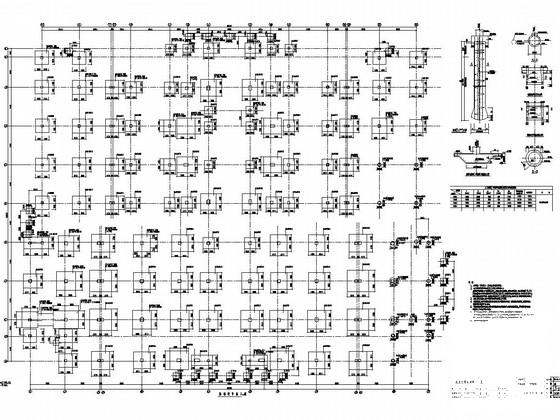

该资料包含: 结构设计说明 ,基础图,柱布置图,柱表,梁板图,楼梯图,门卫室等共计22张图。
分享投稿时间:近几年11月。

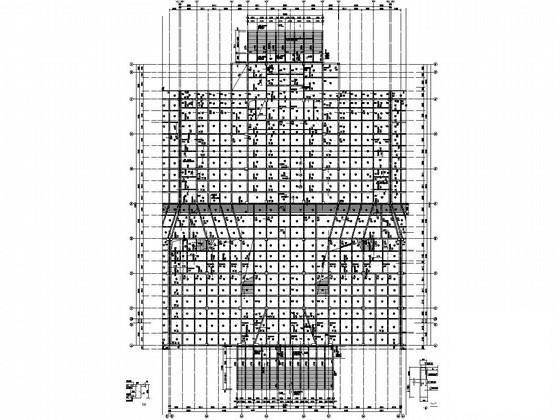

板平法施工图

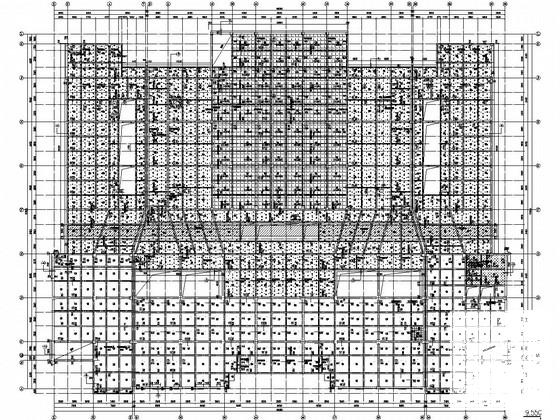

9.5米板平法施工图

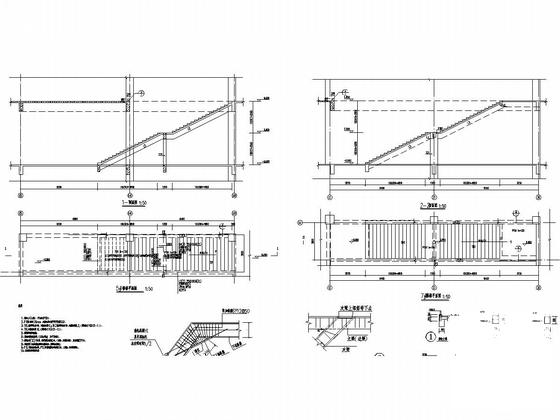

楼梯图

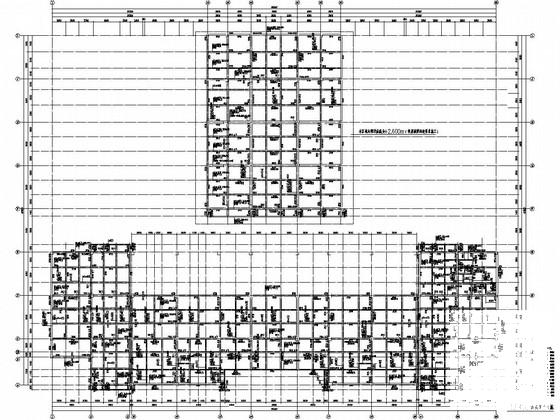

梁平法施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 办公楼结构设计图纸 - 1
    办公楼结构设计图纸 - 1
  • 办公楼结构设计图纸 - 2
    办公楼结构设计图纸 - 2
  • 办公楼结构设计图纸 - 3
    办公楼结构设计图纸 - 3
  • 办公楼结构设计图纸 - 4
    办公楼结构设计图纸 - 4
  • 办公楼结构设计图纸 - 5
    办公楼结构设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
