5层底框结构商住楼结构施工图纸
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：底框
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
该项目为长沙某商住楼，该项目结构方案为底框结构，基础采用桩基础，该项目不作抗震设计，抗震设防烈度小于6度。
该资料包含：
结构设计说明

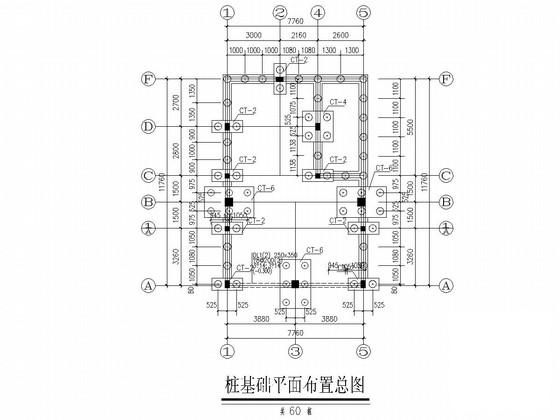

、桩基础
平面布置图
、单桩条形承台图、柱子定位尺寸平面图、梁配筋平法图、板配筋布置图、结构布置图等共6张图纸。

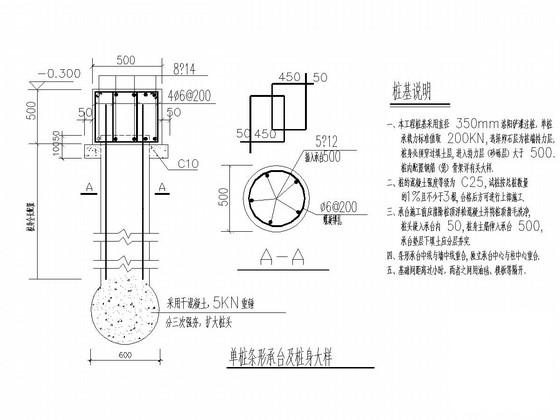

单桩条形承台及桩身大样

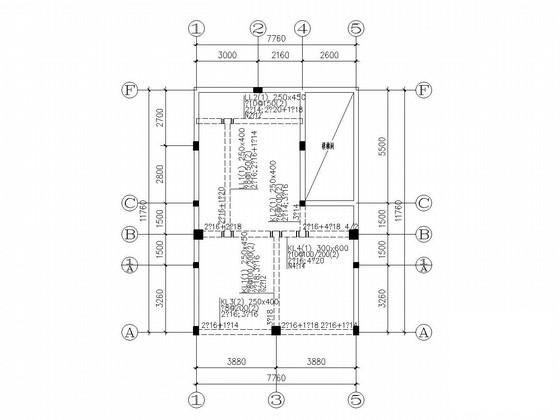

二层梁配筋平法图

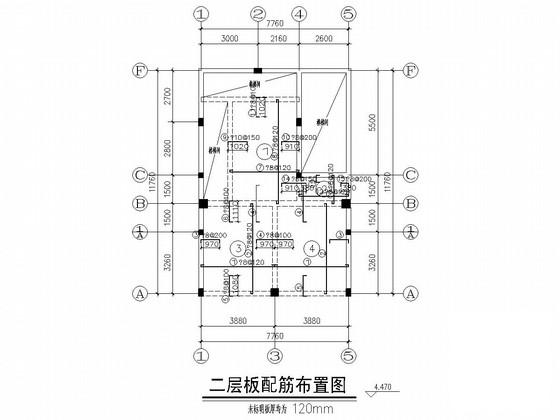

二层板配筋布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
商住楼结构施工图 - 1 -
商住楼结构施工图 - 2 -
商住楼结构施工图 - 3 -
商住楼结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.35 MB
- 收藏次数：0
-
文件名称：
附件-995888586577086798785.rar
商住楼结构施工图下载
