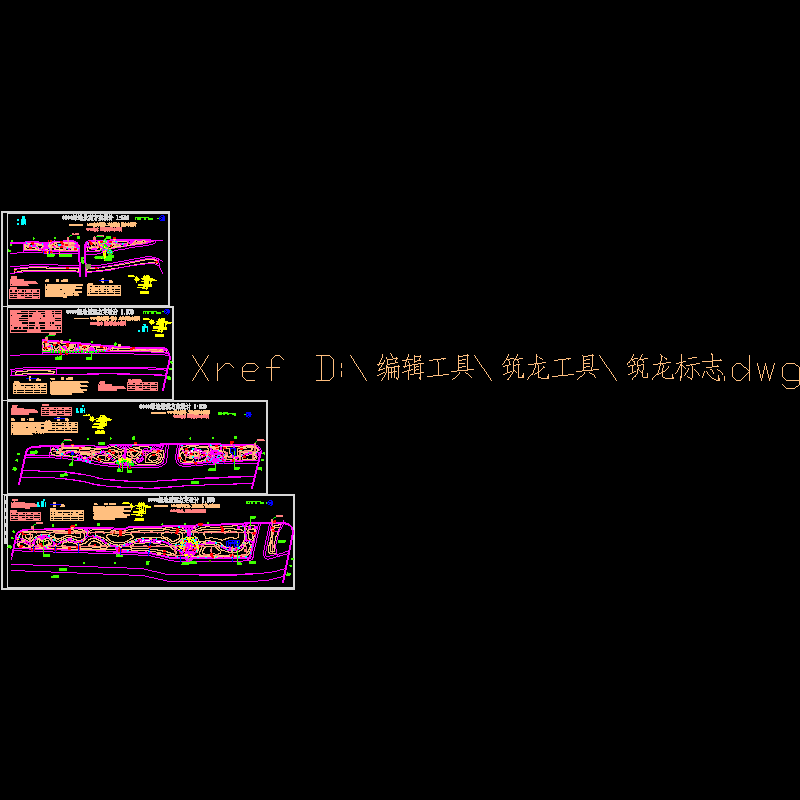

某绿地给排水图纸
1 因没有现状图及标高图，故设人行道面为 0.00起始点。等高线及管线单位均为米。
2 本块绿地排水主要采用自然地形排水，部分采雨水井排水进入河中。
3 排水管采用UPVC加筋管，橡胶圈接口，150mm碎石基础,粗砂垮膀至管顶。
4 排水管敷设时埋深不少于0.7m，管道坡度不应少I=0.005.
5:雨水口采用省标小雨水口,井盖、雨水箅子均采用80厚特制石材，材料见铺装详图。
6:在不小于规定的管道坡度、埋深下根据实际地形适当调整，以保证排水畅通。
