剪力墙结构住宅楼结构设计施工图配筋图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：16层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：5张
- 设计年代：近代
附件详情
该附件为江苏某高层住宅，共计16层，地下一层，该项目为剪力墙结构，基础为桩基，7度设防。
该资料包含：
结构设计说明
、结构平面图、梁平面配筋图等共5张图纸。
出图时间：近代.06
梁平面配筋图

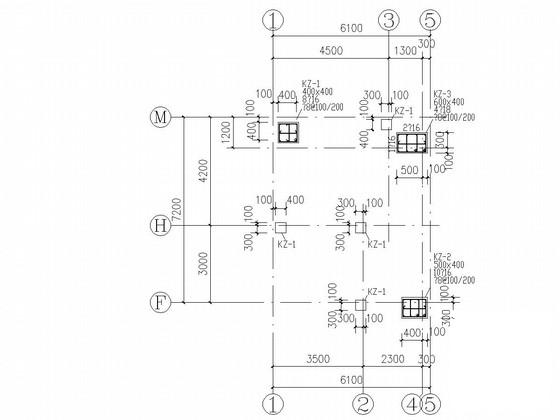

柱平面配筋图

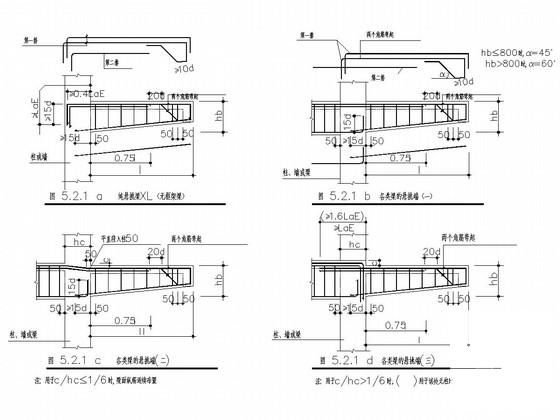

详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
剪力墙结构住宅设计 - 1 -
剪力墙结构住宅设计 - 2 -
剪力墙结构住宅设计 - 3 -
剪力墙结构住宅设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.51 MB
- 收藏次数：0
-
文件名称：
附件-995888556598758067957.rar
剪力墙结构住宅设计下载
