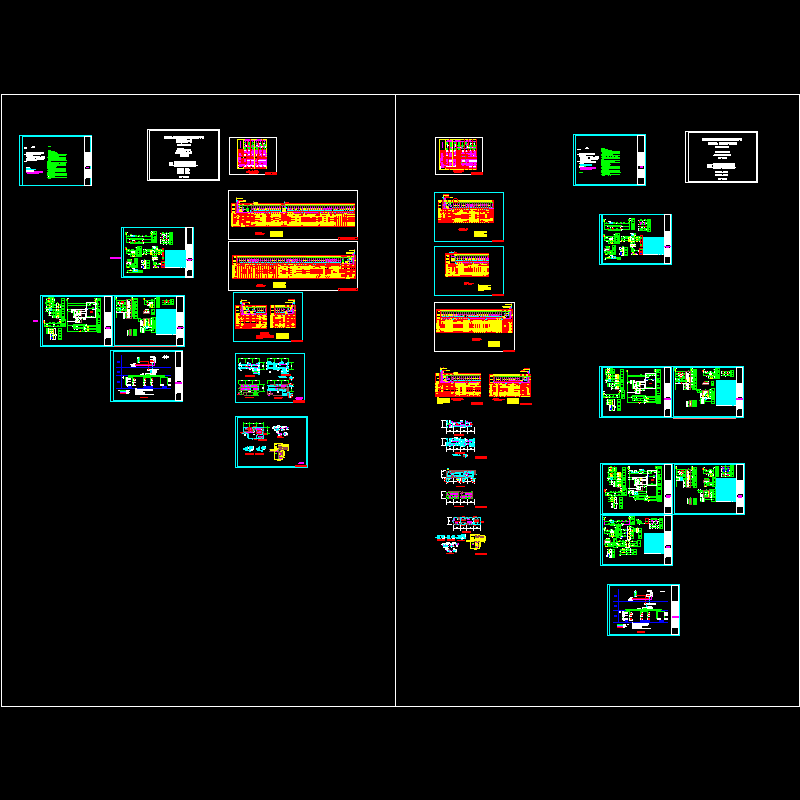

9层医护综合楼工程变配电所设计CAD施工图纸

• 建筑类别：医疗

• 建筑高度：高层建筑

• 建筑结构形式：钢筋混凝土结构

• 建筑面积：36481.11平方米

• 地上层数：9层

• 地下层数：1层

• 图纸设计深度：施工图

• 负荷等级：一级,二级,三级

• 防雷等级：第二类

• 火灾保护分级：一级

• 接地方式：TN-C-S

• 项目地址：山东

• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全

• 弱电设计： ,巡更管理系统,综合布线系统,通信系统,有线电视和卫星接收系统

一.项目概要:

1.工程名称：临清市人民医院医护型养老保健服务中心 医护综合楼工程。该项目地下1层，地上9层，建筑高度36.700米。9层部分及南侧4层建筑为主楼，北侧5层部分建筑为裙房。其中裙房部分建筑首层为门诊收费、预留肠道门诊、预留商店，二~四层为门诊诊室及部分办公等；主楼部分建筑首层为门诊药房、药库、门诊诊室、急救门诊、急救病房等为主，二层为门诊诊室、输液大厅、放射科、办公室等为主，三层为门诊诊室、门诊手术室、B超、心肺功能等功能检查室、病理区等，四层为门诊诊室、中心检验科、血库等，五层为体检中心，6~8层为康复理疗室、办公等，9层为信息系统办公区、办公、会议室、资料室。该项目总建筑面积为36481.11m%2 ；其中地上建筑面积28003.61m%2 ，地下建筑面积8477.55m%2 。现浇钢筋混凝土框架结构，属于一类综合楼；建筑物耐火等级地下为一级，地上为一级。

2.供电区域说明:本变电所位于医护综合楼地下一层,为整个院区总变电所,该变电所负责为本楼供电以及将10KV电源分配给院区其他分变电所。

二.

设计依据:

1.建设单位提供的设计任务书、设计要求、相关的技术咨询文件以及有关职能部门认定的工程设计资料;

2.相关专业提供给本专业的工程设计资料;

4.该项目采用的主要标准及法规:

三.

变配电系统:

1.负荷等级：该项目为一类高层医院建筑，急诊抢救室、重症监护室、血液透析室、手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室等场所中涉及患者生命安全的设备及其照明用电为一级负荷中特别重要负荷。

急诊抢救室、重症监护室、血液透析室、手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室等场所中的除一级负荷中特别重要负荷的其他用电设备；急诊诊室、急诊观察及处置室、婴儿室、内镜检查室、影像科、放射治疗室、核医学室等场所的诊疗设备及照明用电；高压氧仓、血库、培养室、恒温箱、病理科的取材室、制片室、镜检室用电； 设施用电、保安监控信号电源、通信系统电源、门厅、公共楼梯、变电所等重要设备用房和主要通道的照明及应

急 、普通客梯的用电、排污泵用电、生活水泵用电为一级负荷。

影像科诊断用电设备、中心消毒供应室、空气净化机组、重要药品冷库、太平柜用电为二级负荷。

其余照明及电力负荷为三级负荷。

2.供电电源和电压等级:

本变电所为院区总变电所。

该项目由市政引来两路10KV至医护综合楼地下一层变电所。

3.高、低压供电系统结线型式及运行方式:

1)高压为单母线分段运行方式,两路电源同时运行。

2)低压为单母线分段运行,变压器1Tr、2Tr低压母线之间设联络断路器,联络断路器应有自投自复、自投不自复、

手动、停用四个位置。自投时应自动断开非保证负荷,以保证变压器正常工作。两个低压侧主断路器和联络断路器

之间应有电气联锁和机械联锁,任何情况下只能闭合其中的两个开关,以免误操作。

4．变配电所位置、土建条件与要求：该项目在老年大学、健身保健中心地下一层设置变配电所，具体位置见平面图。变配电所层高为4.5m，变配电所内相应区域设1米深电缆沟。设备通过地下车库出入口进行运输。变配电所每个入口处的门均应为配装弹簧锁的甲级防火门；变配电所内部送风机、排风机、空调用风管的入口处应加装防鼠网。变配电所内部送风机、排风机风管不应布置在设备的正上方。变配电所内部严禁敷设与之无关的管路。
