别墅电气成套CAD图纸

一.设计依据

1、批准的建筑设计方案

2..有关专业提供的设计资料及甲方委托设计任务书

3.<<民用建筑 >>(JGJ/T16-92).

4.<<住宅设计规范>>.GB50096-1999

5.<<建筑物防雷设计规范>>GB50057-1994.

6.<<建筑电气安装工程图集>>.

7.<<等电位联结安装>>02D501-2

二.设计范围

(1)低压配电系统

(2)电气照明系统

(3)安全保护与防雷接地系统

(4)有线电视系统

(5)综合布线系统

(6)安防系统

(7)可视对讲系统

三.供电设计

该项目采用低压电源埋地进户,380220V,,../三相四线引自小区变配电室,埋深为室外地坪下800, 每户别墅设总箱ZX一处,电源进户后在该总箱内.进行零线重复接地及电力分配。

四.安全保护与防雷接地系统

1、该项目低压配电系统的接地形式采用TN-C-S系统，在总箱ZX内做重复接地，自重复接地后Pe线与N线严格分开，配电箱箱体均与Pe线可靠连接。

2.凡正常情况下不带电而当绝缘破坏后呈现电压的所有电气设备金属外壳及单相三极插座的接地极，均要求与Pe线可靠连接。

3.每户照明回路与插座回路分开敷设 插座回路设漏电保护电流为30mA的漏电保护装置。

4.在总箱Z箱附近设MEB箱，将进出建筑物的各种金属管道、金属构件与该箱牢固联结（如上、下水等管道强、弱电进线管，煤气管道须做进户绝缘段后方可联结）构成总等电位联结。

5.每户卫生间内做等电位联结，具体做法详见图集02D501-2第16页.6.该项目为三类防雷建筑，避雷带采用Φ8镀锌圆钢沿屋脊、挑檐明设，支持卡子高100.Φ16镀锌圆钢做避雷针 明设于通气孔口等处，高出顶1000.屋顶所有金属构件等均利用Φ8镀锌圆钢与避雷带联成一体。该项目利用柱筋作为引下线，被利用的钢筋位置详见屋顶 ，在建筑物外廊的引下线处做防雷测试点，测试点距室外地坪高0.5M。

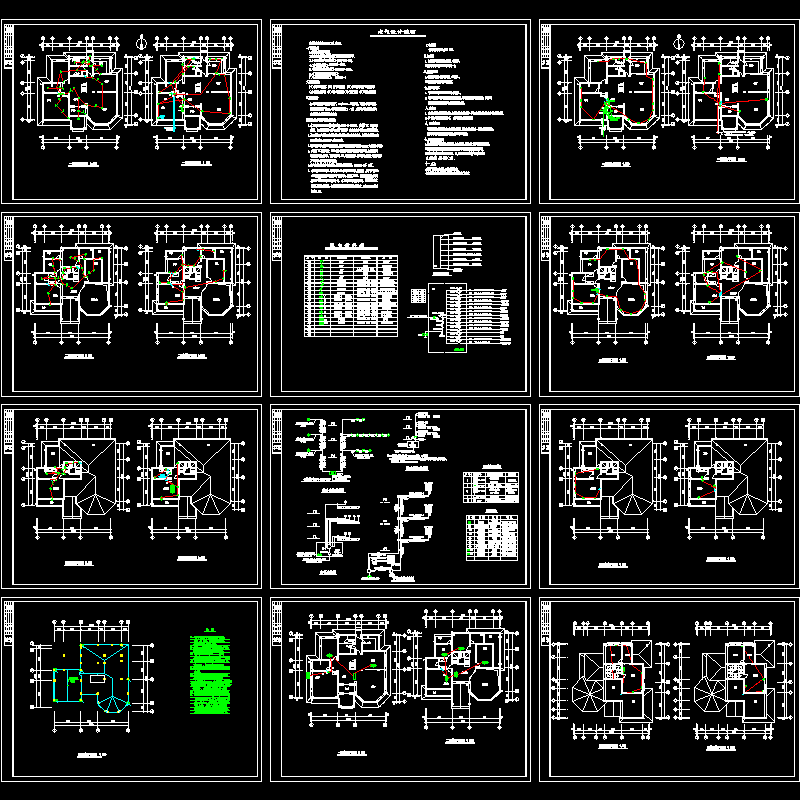

安防平面图

屋顶防雷平面图

照明平面图

综合布线系统图
