四层框架结构教学楼结构设计施工图设计说明
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：15张
附件详情
该项目为湖南某小学的教学楼，结构类型为现浇钢筋混凝土框架结构，基础采用柱下独立钢筋混凝土扩展基础，7度设防。
该资料包含：
结构设计说明

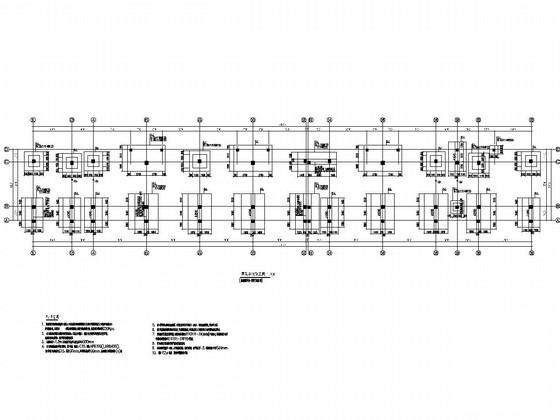

、基础
平面布置图
、框架柱平法施工图、梁平法施工图、板平法施工图、楼梯设计详图等共15张图纸。

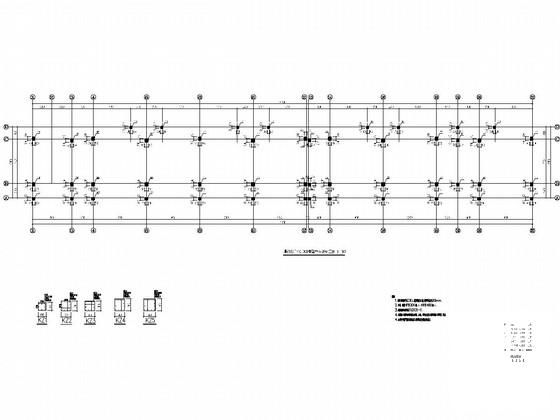

基础顶~▽0.000框架柱平法施工图

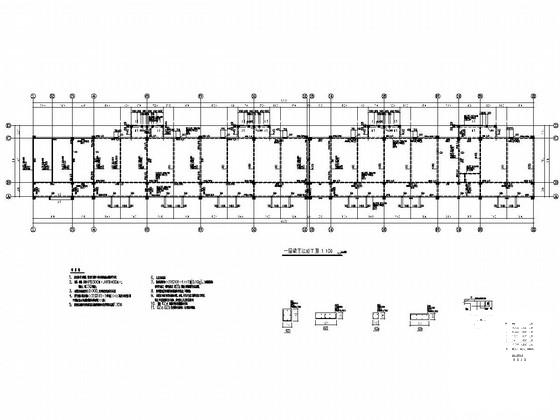

一层梁平法施工图

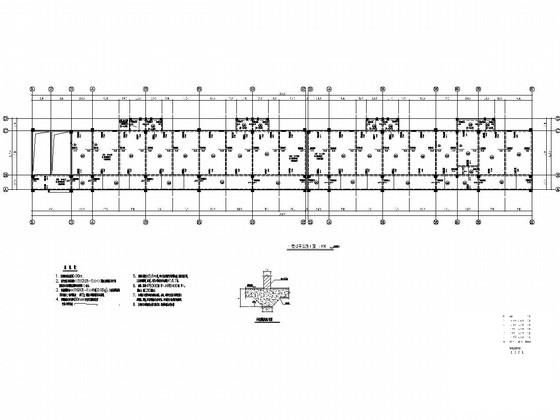

一层板平法施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
教学楼框架结构设计 - 1 -
教学楼框架结构设计 - 2 -
教学楼框架结构设计 - 3 -
教学楼框架结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：3.2 MB
- 收藏次数：0
-
文件名称：
附件-995888597878885805095.rar
