小高层住宅完整电气CAD施工图纸

附件详情

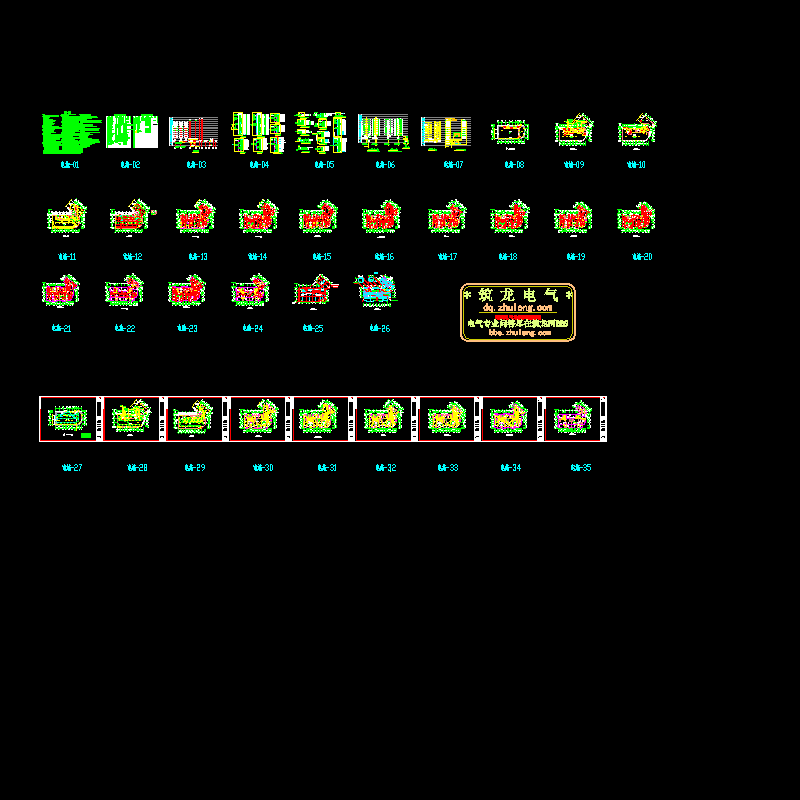

小高层住宅完整电气施工图，共35张图纸。

总建筑面积为9547平方米，建筑结构形式为框架结构，现浇混凝土楼板，属二类普通高层商住楼。12层小高层住宅，其中一二楼为商业，三楼是办公场所。图纸含强弱电及消防.

设计范围:照明;动力;防雷;接地,电话，电脑网络综合布线，电视，可视对讲系统。消防报警控制系统.
负荷级别及电源：该项目消防用电、客梯电力、梯间照明、前室照明、风机电源等按二级负荷设计，其余按三级负荷设计。该项目电源引自小区配电房，采用电缆敷设至本建筑配电间，电源进线电缆型号规格由配电房设计确定，该资料图上的仅供参考，电缆过结构基础穿钢管保护。（预埋管室外埋深0.7m，伸出散水外1.0m，室内埋深大于0.3m）
