6层办公宿舍楼电气CAD施工图纸
- 建筑类别：住宅
- 建筑高度：多层建筑
- 地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 设计：低压配电,电气照明,建筑物防雷,接地安全
附件详情
1.导线采用ZR-BV-500V型导线。
2.线路敷设方式为导线穿塑料线槽明敷。
3.照明支线未标明根数者为3根，插座回路导线根数均为3根；
4.各回路编号及出线规格详结线系统图，施工时应参考相应结线图进行施工；
5.所有灯具的金属外壳均要可靠接地。
6.相同开间的电气布置与各标准间电气布置相同。
2
3
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

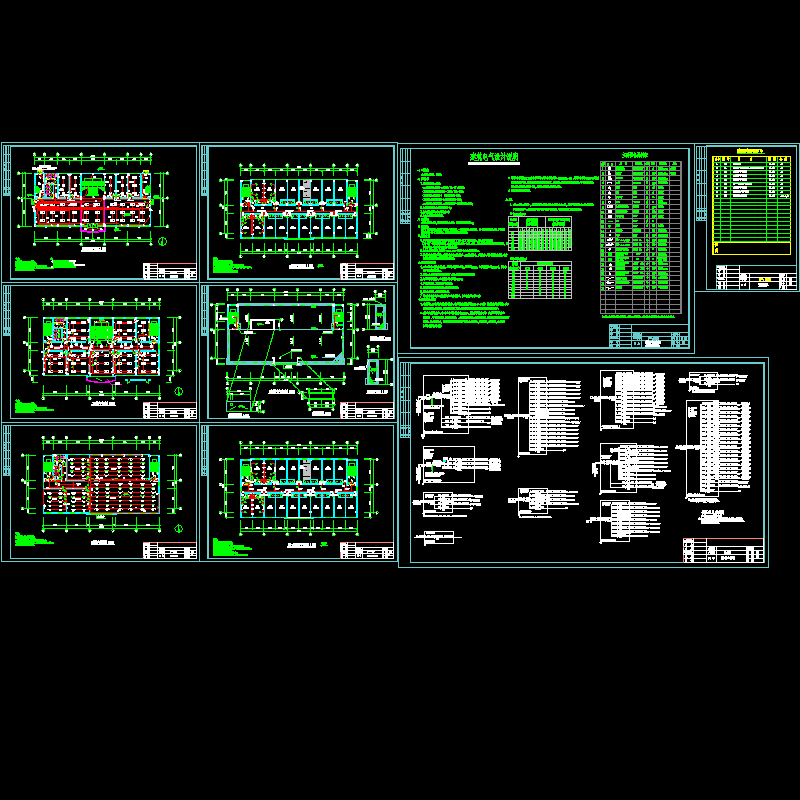

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
