5层底框抗震墙结构中心卫生院业务用房结构施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :条形基础, 独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.30kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

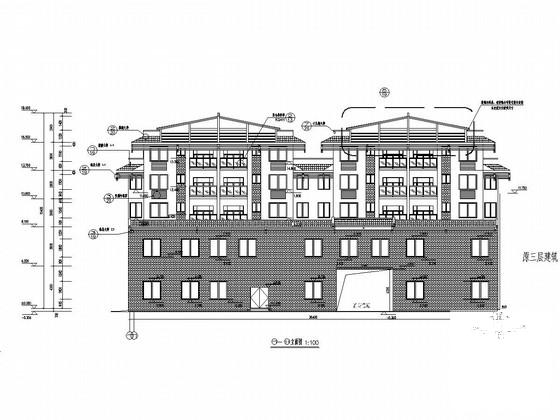

该项目是中心卫生院业务用房项目,结构类型底部框架-抗震墙结构,按非抗震设计。
该资料包含:结构设计统一说明,基础 平面布置图 ,柱布置及配筋图,梁配筋图,板配筋图,楼梯大样,共计14张图。
分享投稿时间:近几年。

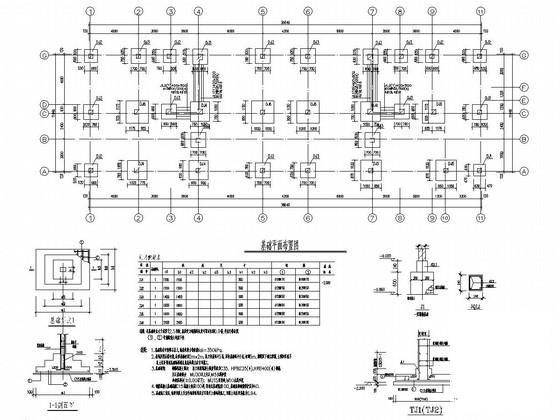

基础平面布置图

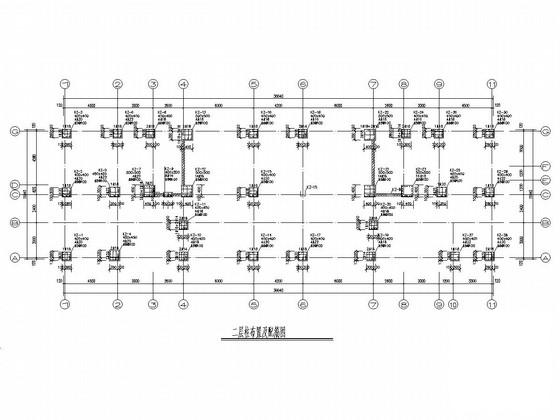

二层柱布置及配筋图

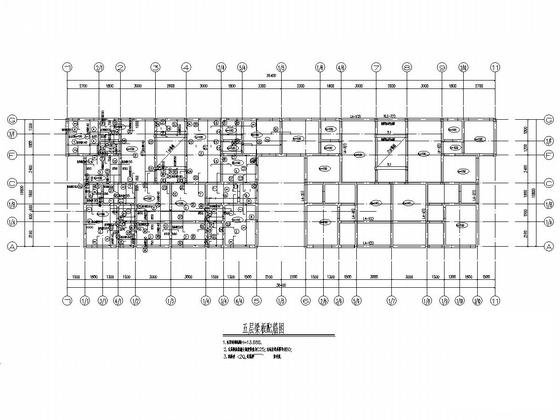

五层梁板配筋图

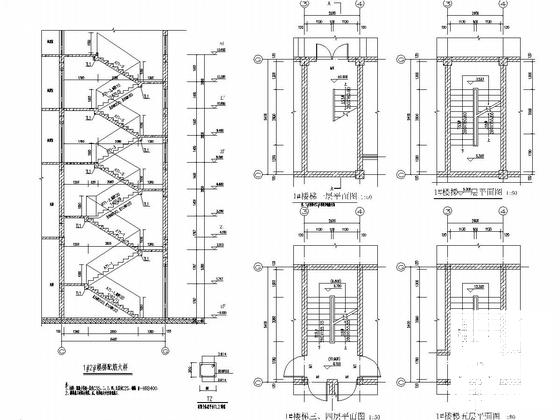

楼梯图

三层梁纵向配筋图
