地上3层框架结构办公楼结构设计施工图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该项目为湖南某办公楼，建筑设计结构形式为现浇混凝土框架结构，地上三层，基础采用独立基础和人工挖孔灌注桩基础，抗震不设防。
该资料包含：
结构设计说明

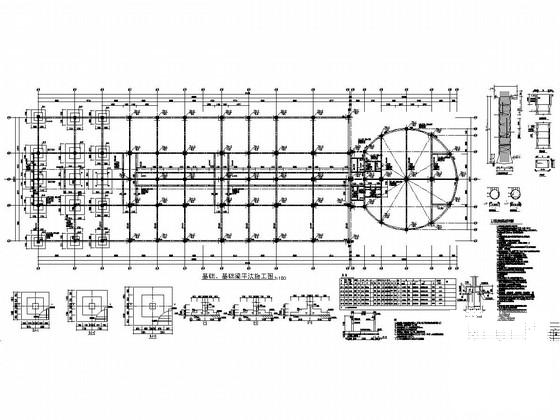

，基础平面图、基础梁平法施工图、柱平面定位图、梁配筋图、板配筋图、楼梯结构图等共8张图纸。

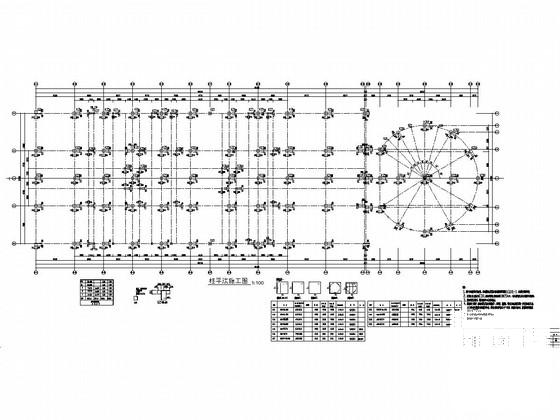

柱平法施工图

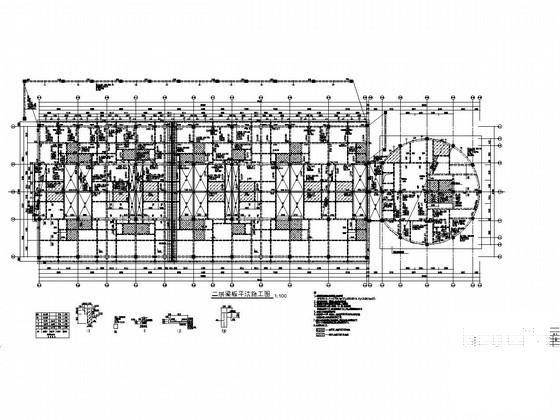

二层梁板平法施工图

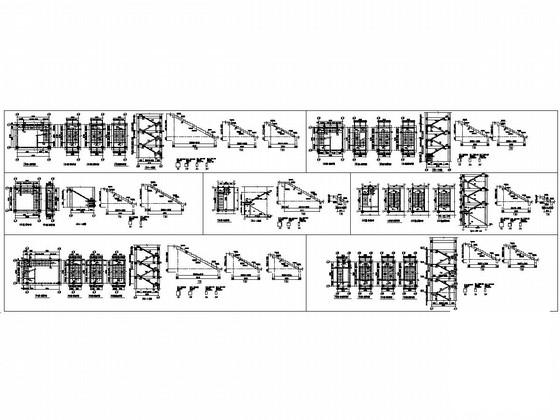

楼梯结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
办公楼结构设计图纸 - 1 -
办公楼结构设计图纸 - 2 -
办公楼结构设计图纸 - 3 -
办公楼结构设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
