8层医院框架剪力墙病房楼结构施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.10kN/平方米
  • 地下室功能:其他
  • 参考图纸:33张
  • 设计年代:近代

附件详情

某医院框架剪力墙病房楼结构图
该资料为:某医院框架剪力墙病房楼结构图
该项目结构体系为:现浇钢筋混凝土框架-剪力墙结构体系。基础型式为筏板基础。
该项目地下1层,层高4.5m;地上8层(包括设备层),层高分别为4.5、4.2m、2.2m(设备层)、4.2m、4X3.9m,有局部出屋面梯间,层高3.9m。室内外高差0.45m,屋面总高度31.15m。
该项目抗震设防烈度为:7度,抗震措施按8度抗震设防的要求。
基本风压值:0.55kN/平方米
基本雪压值:0.10kN/平方米
该资料包含:
结构设计总说明、基础模板图、基础底梁配筋图、基础底板配筋图、砼墙预留管洞及设备基础 平面布置图 、地下各层墙、柱平法施工图、设备层~七层墙、柱平法施工图、地下室顶梁配筋图、地下室顶板配筋图、各层顶梁配筋图、各层顶板配筋图、设备层顶梁配筋图、设备层顶板配筋图、出屋面梯间、装饰架结构详图共25张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

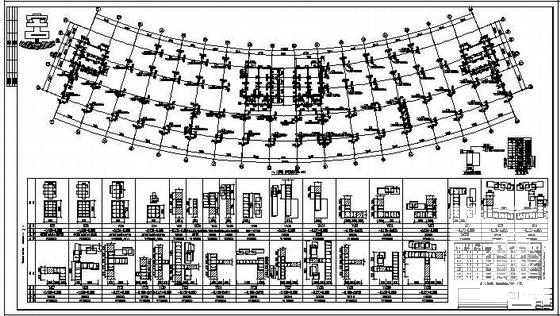

  • 框架剪力墙结构图纸 - 1
    框架剪力墙结构图纸 - 1

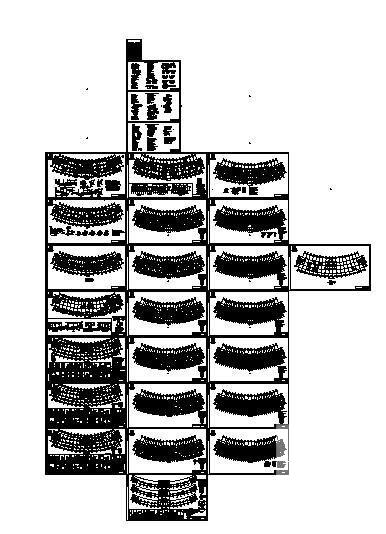

  • 框架剪力墙结构图纸 - 2
    框架剪力墙结构图纸 - 2

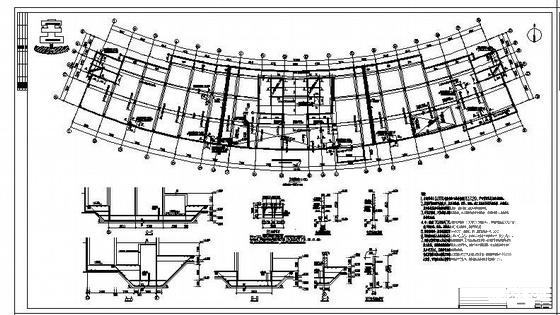

  • 框架剪力墙结构图纸 - 3
    框架剪力墙结构图纸 - 3

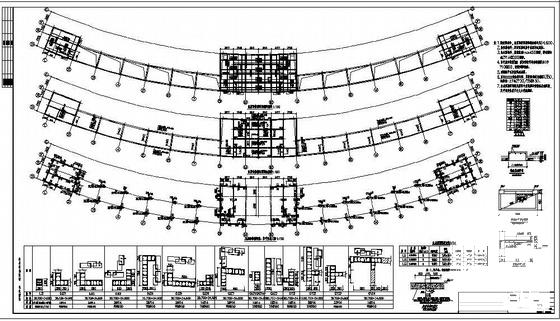

  • 框架剪力墙结构图纸 - 4
    框架剪力墙结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
