6层住宅电气装修设计CAD图纸

附件详情

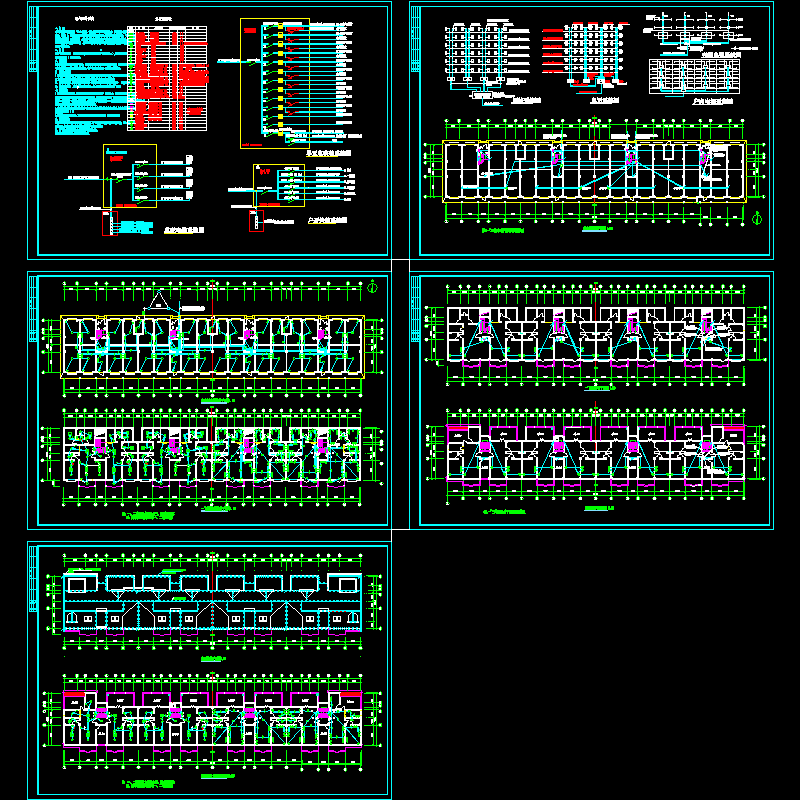

住宅电气装修图，该图纸设计内容包括电气照明、网络、电话、电视等；该项目采用三相四线制，TN-C-S系统，供电电源220/380V就近引来，室外采用电缆直接埋地敷设，埋深0.7m.进入建筑物后穿钢管敷设引至总配电箱。电源引入总配电箱后，中性线与 装置可靠联接（重复接地），然后中性线与保护线分开（楼内两者保持绝对分开，不得混用）。由总配电箱再引至各单元配电箱，单元配电箱引出的各支线均沿底层楼地面敷设至相应位置，沿立管引至各户内开关箱。
