11层给排水施工图纸（设计说明）
- 设计详细说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
附件详情
- 1设计说明 资料目录 图例

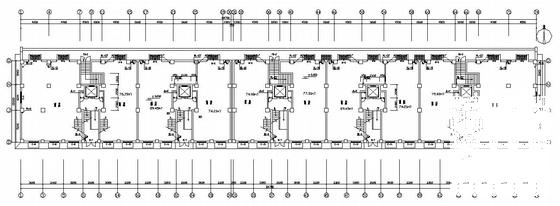

- 2地下室给排水平面图
- 3一层给排水平面图
- 4二层给排水平面图

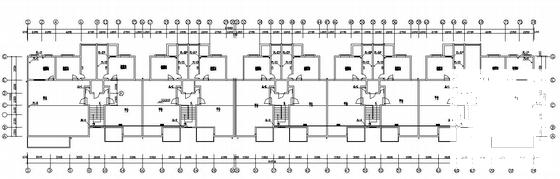

- 5三～十一层给排水平面图
- 6阁楼给排水平面图

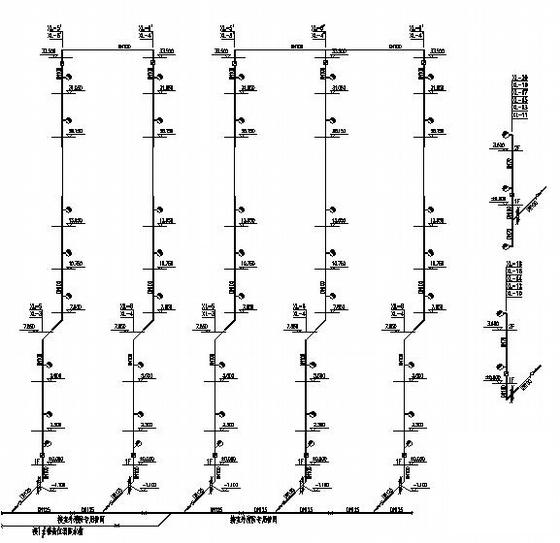

- 7消火栓管道系统图 排水管道系统图
- 8给水管道系统图 各户型给排水详图 厨卫间冷热水管道系统图
附件详情
该项目设有生活给水系统、生活污水系统、消火栓给水系统.11层+阁楼，有地下室，其中一层和 二层为 商场
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
给排水设计施工说明 - 1 -
给排水设计施工说明 - 2 -
给排水设计施工说明 - 3 -
给排水设计施工说明 - 4
以上是部分截图，请下载附件后查看完整高清内容
