医院地源热泵机房电气施工图纸
- 设计阶段：施工图
- 设计内容： 强电 , 弱电
附件详情
- 一、设计说明
- 二、机房配电系统图

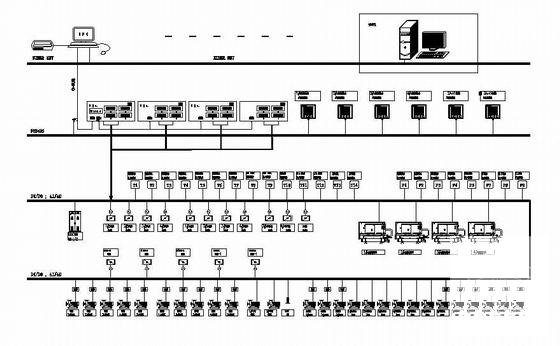

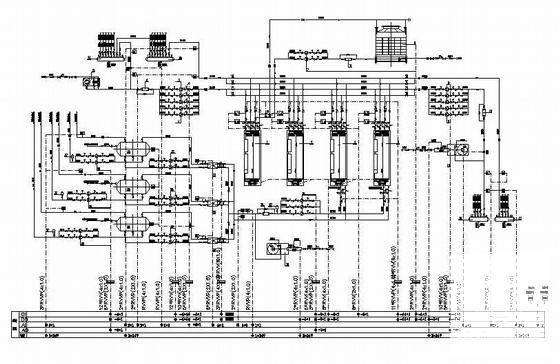

- 三、冷热源系统流程自控原理图

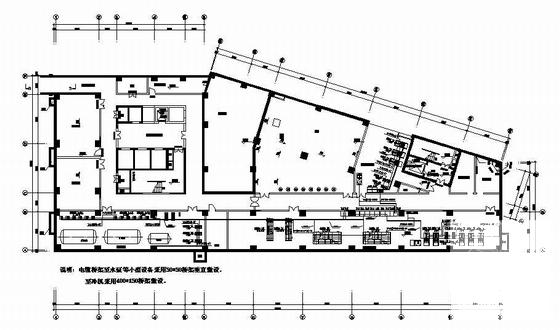

- 四、空调冷热源机房强电平面图

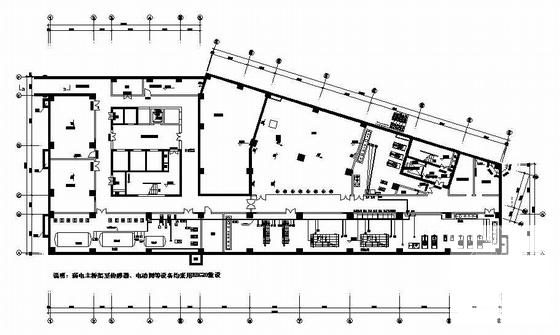

- 五、空调冷热源机房弱电 平面布置图
- 六、冷却塔控制原理图
- 七、水泵变频控制原理图
- 八、电动蝶阀控制原理图
附件详情
本稿件是某医院地源热泵机房电气图纸，设计包含地源热泵机房系统的动力配电和自控系统设计。
该项目总建筑面积约52000平方米，其中综合病房楼为32007平方米，高度为68.85米，地上面积为30343平方米，地下1层，地上17层。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
医院地源热泵电气 - 1 -
医院地源热泵电气 - 2 -
医院地源热泵电气 - 3 -
医院地源热泵电气 - 4
以上是部分截图，请下载附件后查看完整高清内容
