10层框架剪力墙结构办公楼结构设计施工图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：10层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：18张
- 设计年代：近代
附件详情
该附件为辽宁某办公楼，地上十层，地下一层，建筑设计结构形式为钢筋混凝土框架剪力墙结构，基础为机械成孔灌注桩基础，7度设防。
该资料包含：
结构设计说明

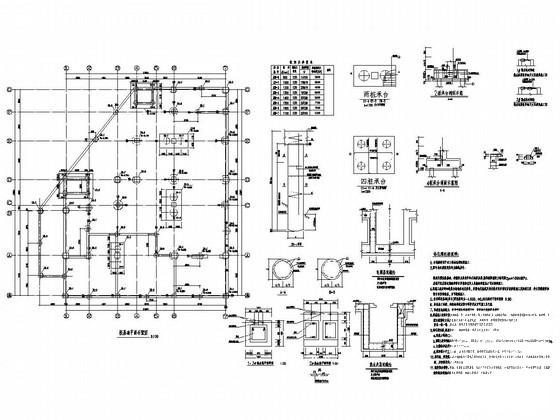

、桩基础
平面布置图
、基础梁布置图、墙柱平法施工图、梁板平法施工图、
楼梯详图
等共18张图纸。

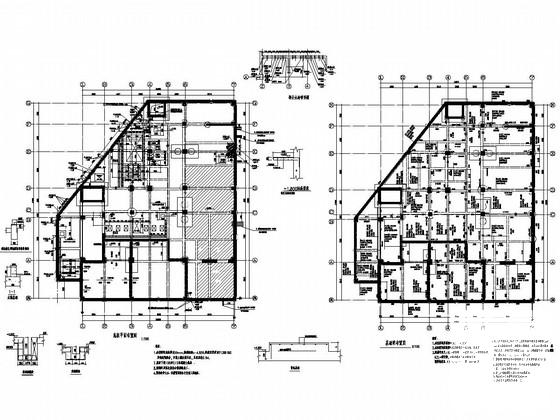

基础梁布置图

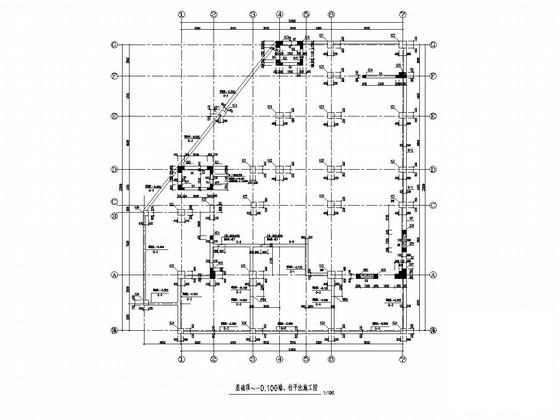

基础顶~-0.100墙、柱平法施工图

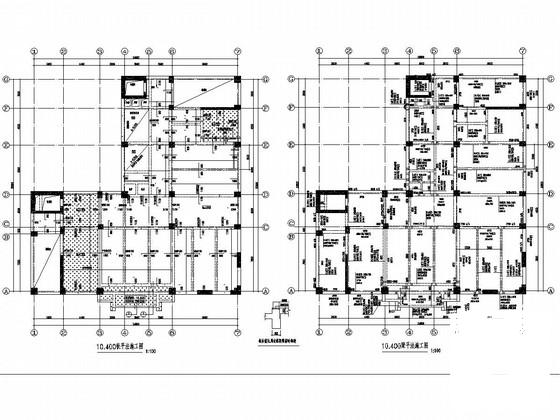

梁板平法施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
办公楼结构设计图纸 - 1 -
办公楼结构设计图纸 - 2 -
办公楼结构设计图纸 - 3 -
办公楼结构设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：2.01 MB
- 收藏次数：0
-
文件名称：
附件-995887558989555675980.zip
办公楼结构设计图纸下载
