31层框支剪力墙结构综合楼结构设计施工图纸
- 建筑类别：住宅, 办公
- 建筑高度类型：高层建筑
- 建筑地上层数：31层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：42张
- 设计年代：近代
附件详情
该项目为31层综合楼，地下一层；结构最大高度97.65m；结构嵌固于地下室顶板，建筑设计结构形式采用框支剪力墙结构；在三层顶转换，平板式筏基基础，基础设计等级为甲级，抗震设防烈度为6度。
该资料包含：
结构设计说明
，基础图，基础详图，梁板图，墙柱图，楼梯图等共计42张图。

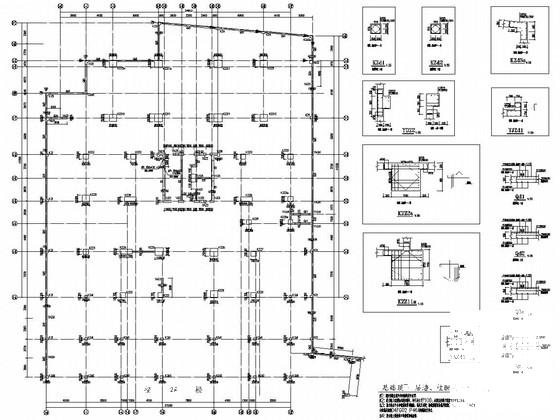

基础顶~一层墙、柱配筋平面图

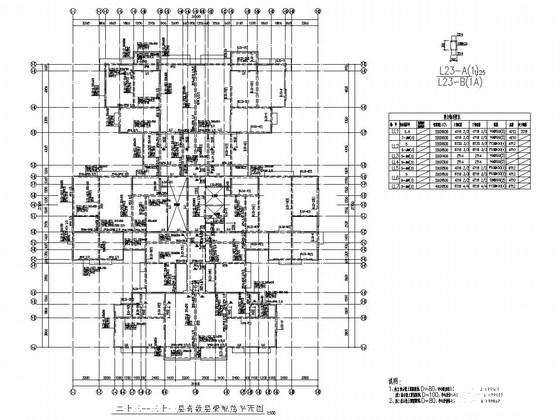

二十三--三十一层奇数层梁配筋平面图

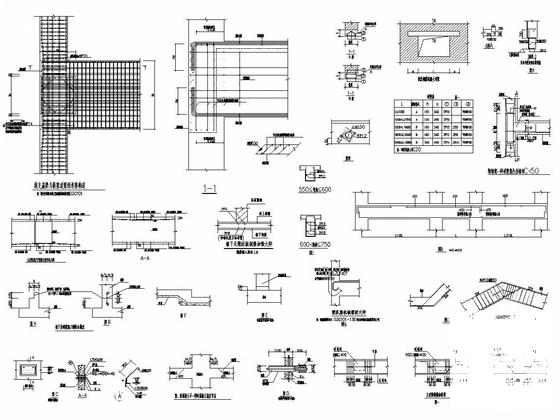

通用详图

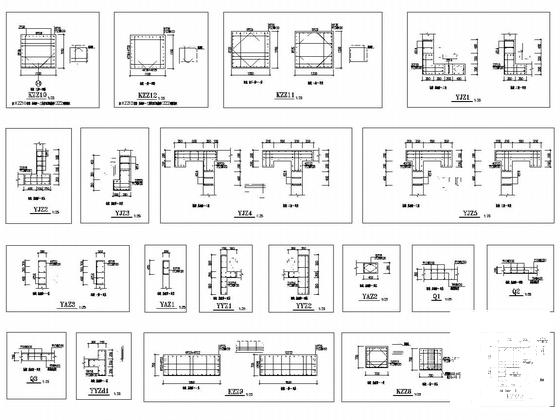

墙、柱详图三

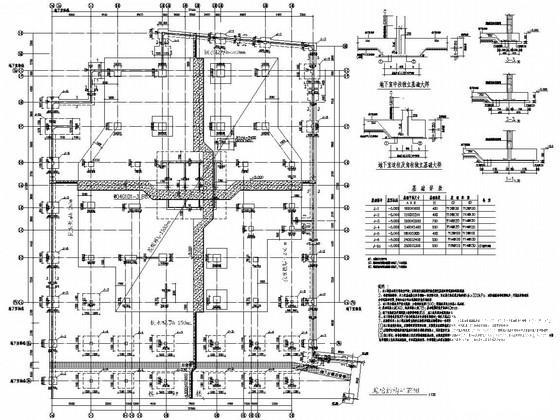

基础筏板配筋图
屋面结构图
楼梯图
六--三十层偶数层结构平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框支剪力墙结构设计 - 1 -
框支剪力墙结构设计 - 2 -
框支剪力墙结构设计 - 3 -
框支剪力墙结构设计 - 4 -
框支剪力墙结构设计 - 5 -
框支剪力墙结构设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
