短肢剪力墙小高层住宅结构CAD施工图纸

附件详情

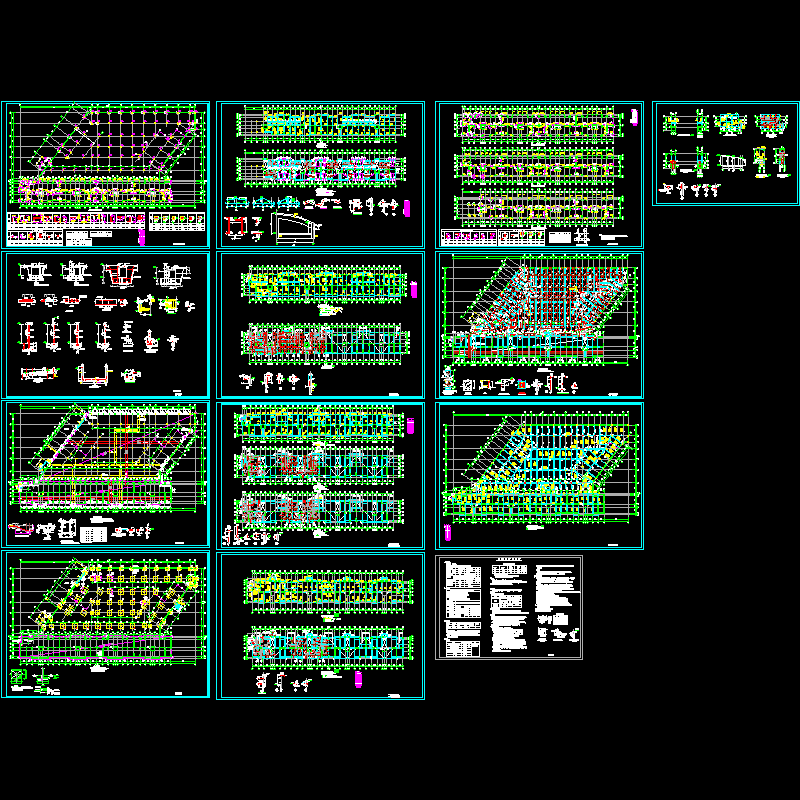

短肢剪力墙小高层住宅结构图纸。工程结构类型为短肢剪力墙结构，结构层数，地上12层，地下1层；基础类型：墙下钢筋混凝土筏板基础、柱下钢筋混凝土独立基础，抗震设防7度。图纸共13张，主要包括：地下室柱,剪力墙平法施工图、地下室底板结构平面图、基础 、一～八层顶板结构平面图、九层顶板结构平面图、十层顶板结构平面图、十一层顶板结构平面图、斜屋面顶板结构平面图、地下室顶梁平法施工图、～八层顶板梁平法施工图、九层,十层顶板梁平法施工图、十一层顶板梁平法施工图、斜屋面梁平法施工图、-0.040~28.960剪力墙平法施工图、28.960~31.860剪力墙平法施工图、31.860~斜屋面柱,剪力墙平法施工图、楼梯间顶板梁平法施工图、楼梯间顶板结构平面图等。
