工程包括Ⅰ级手术室二间、Ⅱ级手术室二间；洁净走廊、清洁走廊；洁净用房包括复苏室、一次性物品室、麻醉用品室、值班室等。机房设在屋顶天面。

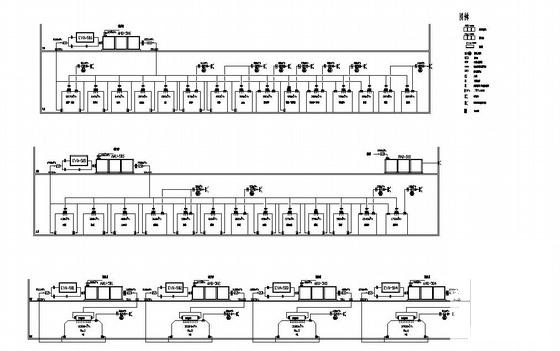

手术部Ⅰ级、Ⅱ级洁净手术室采用一拖一形式，洁净功能房及洁净走廊合用二台空气处理机组（分东西两部分，详见平面图）。系统采用先进的新风集中供应方式，各新风管上设定风量装置。全工程共用洁净空气处理机组六台，新风处理机组一台。
该项目夏季空调设计冷负荷为240KW，冬季空调设计热负荷为62KW 。空调电加热量为54KW。空气处理机组由二台智能变频热泵机组分别提供冷热源。新风机组冷源由二台并联风冷直冷机组提供。
