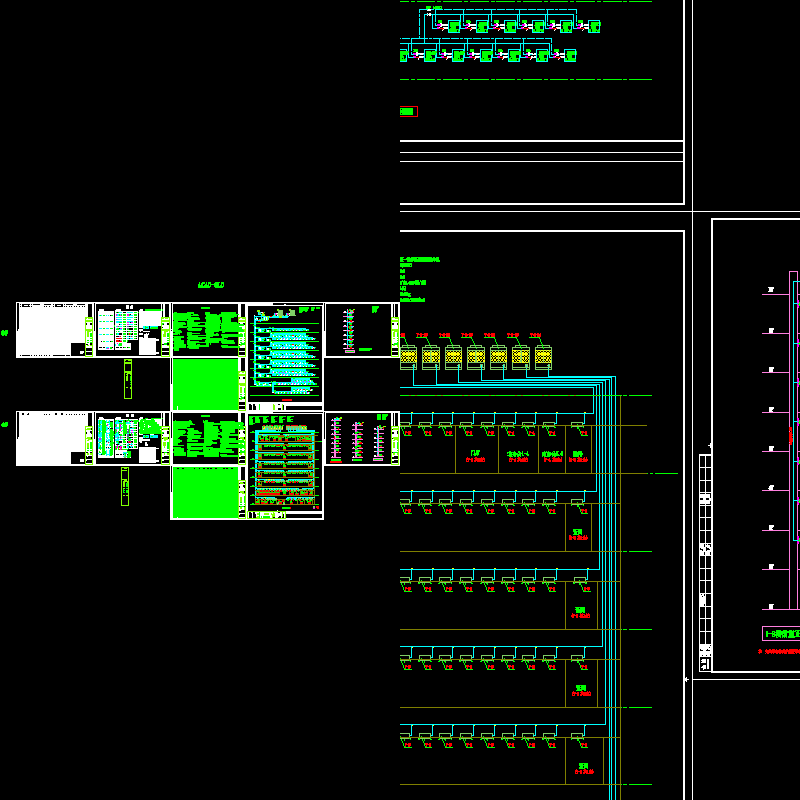

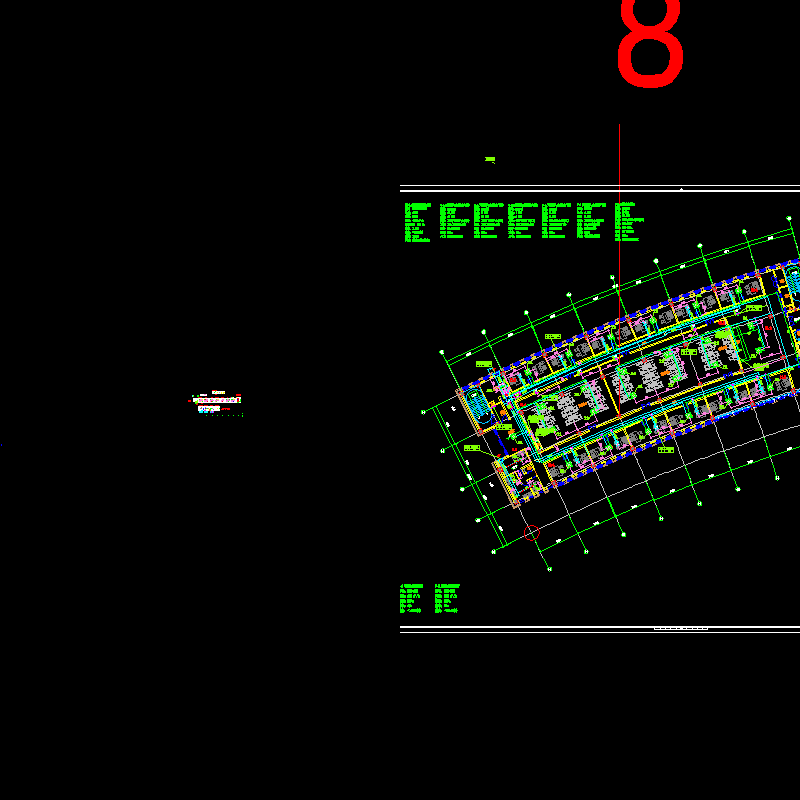

启东市档案馆暖通设计CAD图纸（VRV空调系统原理图）

一. 项目概要

1.工程名称: 启东市档案馆

2.总建筑面积:12800平方米其中:地上建筑面积12800平方米地下建筑面积0平方米

3.建筑层数:地上8层，地下0层。

4.建筑高度:32.4米。

二. 设计范围

暖通专业负责建筑红线内空调通风、防排烟设计。

三. 暖通专业设计概况

1.空调冷热负荷总冷负荷：1730kW 总热负荷：1400kW冷耗指标：0.133kW/m 热耗指标：0.109kW/m2

2. 冷、热源：

2.1冷热源选用2台制冷量900kw的风冷螺杆式热泵机组,冷冻水进、出水温度为12℃～7℃,配3台流量为125m/h,扬程为32m的冷冻水循环泵(2用1备)3风冷热泵机组和水泵均布置在屋顶。

3. 空调通风及防排烟系统设计：

3.1空调风系统设计：

3.1.1每层办事大厅采用全空气低速送风系统。气流组织上送下侧回，送风口采用散流器。过度季节全新风运行。

3.1.2各办公室采用风机盘管加新风系统。每层设新风机组。

3.1.3通讯机房、消防控制室等预留分体空调电源。

3.1.4组合式空调机组均带G4/F7过滤。

3.1.5计算机中心采用2台直吹型恒温恒湿机组，外机设在室外地面。

3.1.6组合式空调箱设光氢离子空气净化装置，以有效去除空气中的VOC并杀灭细菌及微生物。

3.2空调水系统设计：

3.2.1空调系统水采用二管制，异程系统。

3.2.2为平衡阻力和调节温度，在空调箱回水管上设动态平衡电动调节阀；在风机盘管回水管上设开关式电动二通阀和静态平衡阀；

3.2.3空调水系统采用高位膨胀水箱定压。膨胀水箱布置在屋顶。

3.3通风系统设计

3.3.1各层卫生间设机械排风,竖向排至屋顶,屋顶设接力风机.

3.4防烟系统设计

3.4.1防烟楼梯间及其前室、合用前室采用自然排烟方式防烟，前室自然排烟开窗面积不小于2.0m ，2楼梯间每五层内可开启外窗总面积不小于2.0m2

3.5排烟系统设计

3.5.1办事大厅分为2个防烟分区，西侧设排烟竖井排烟，兼作空调季节整幢大楼的排风，以维持大楼风量平衡；东侧每层设一个排烟机房排烟，兼作过渡季节每层全新风的排风。3.5.2其他各房间自然排烟。可开启外窗面积不小于该场所建筑面积的2%。

3.6节能设计

3.6.1建筑物围护结构的传热系数符合节能规范的要求。

3.6.2合理划分空调系统。从运行时间、经济核算、阻力平衡、调节性能等多方面进行考虑。

3.6.3空调风系统的单位风量耗功率小于0.42。

3.6.4冷冻水的水输送能效比ER<0.0241。

3.6.5选用COP和IPLV较高的热泵冷水机组。COP不小于2.8。

3.6.6合理配置热泵机组的容量和数量，使整个系统在部分负荷时也具有较高效率。

3.6.7采用双速风机、变频风机或多台组合的送回风方式，在部分负荷时，低速运行或单台运行，节省能耗。

3.6.8利用合理的自控系统使系统的出力与需求相匹配。

3.6.9加强风管的保温，减少热损失。

3.6.10冷热源设机组群控系统，实现机组台数优化运行。

四、系统安装

1．风管

1.1所有空调风管、通风及排烟采用镀锌钢板制作。其壁厚按《通风与空调工程施工 规范》（GB50243-2002）第10页表4.2.1-1选用。空调送回风管、处理后的新风管以及厨房排风管采用离心玻璃棉保温，密度不小于48kg/m ，3厚度50mm。排烟风管外包硅酸铝隔热层，厚度40mm。

1.2当设计图中未标出测量孔位置时，安装单位应根据调试要求在适当的部位配置测量孔，测量孔的做法见国标06K131。1.3穿越沉降缝或变形缝的通风管两侧，以及与通风机进出口相连处，应设置长度为150-250mm的不燃性材料制作的软接头，软接头的接口应牢固、严密，在软接头处禁止变径。在穿越变形缝的风管两侧还应设置防火阀。排烟系统上设置的软接头除满足上述要求外，还应满足耐火时间大于30min的要求。

1.4空调风管、排风管穿楼板设70%
