三层框架结构办公楼结构施工图平面布置图,节点详图
- 建筑类别：办公,商业
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：商业,其他
- 参考图纸：20张
- 设计年代：近代
附件详情
该附件为吉林某办公楼和小型商铺，地上三层，地下一层，结构类型为框架结构。基础采用预应力混凝土管桩基础，7度设防。
该资料包含：
结构设计说明
、基础平面布置图、底板结构平面布置图、地沟及套管平面布置图、柱平法施工图、梁平法施工图、板结构
平面布置图
、
楼梯详图
、
节点详图
等共20张图纸。

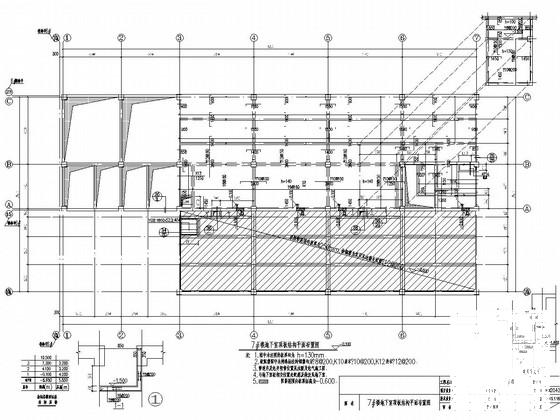

7#楼地下室底板结构平面布置图
7#楼地下室顶板结构平面布置图

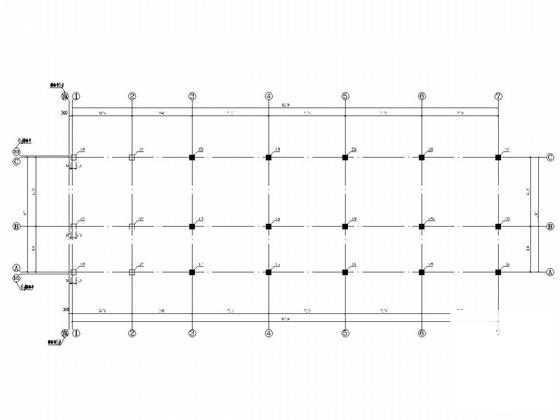

7#楼一、二层柱平法施工图

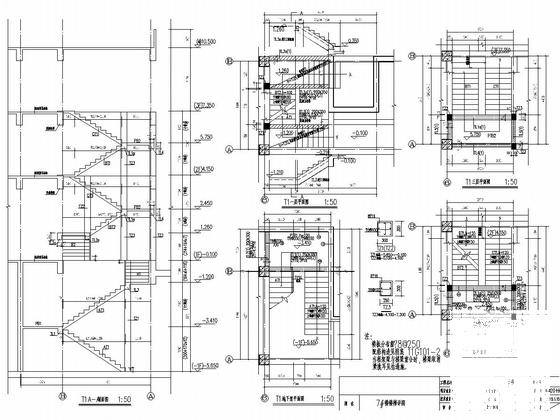

7#楼楼梯详图
7#楼一层顶梁平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

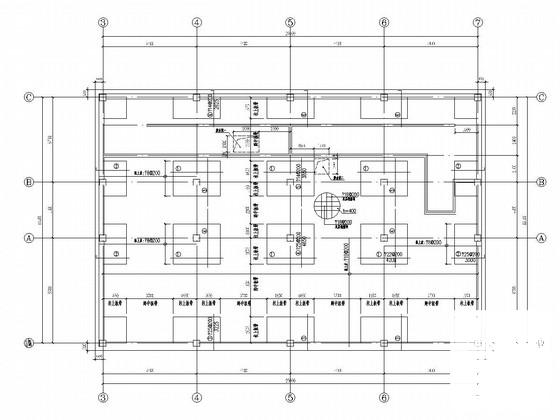

框架结构办公楼图纸 - 1 -

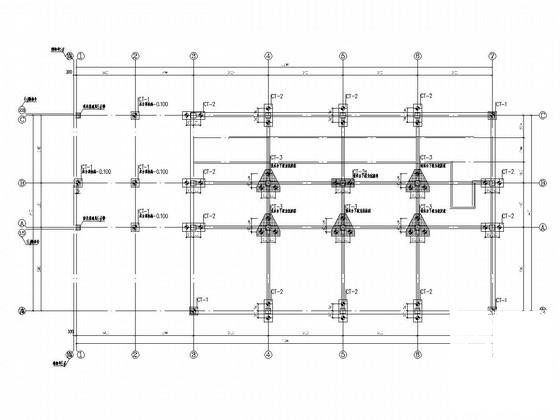

框架结构办公楼图纸 - 2 -
框架结构办公楼图纸 - 3 -
框架结构办公楼图纸 - 4 -
框架结构办公楼图纸 - 5 -
框架结构办公楼图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
