5层手术部净化空调CAD施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:多层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计内容:空调,通风,洁净,其它
  • 空调系统:全空气系统,空气-水系统
  • 洁净等级:百级,千级,万级

附件详情

某医院手术部、ICU病房洁净设备采购及安装项目设计方案,是在原平面的基础上根据甲方的要求,结合我司的实际专业经验及有关净化设计依据,对净化区的空气净化空调系统进行设计。工程包括五层Ⅰ级洁净手术室2间、Ⅱ级洁净手术室8间、Ⅲ级洁净手术室8间(其中一间为正负压转换手术室)、洁净走廓、药品室等辅房;Ⅰ级ICU病房2间、Ⅲ级ICU病房10间、ICU及其辅房。五层层高4.9米,梁底高4.2米。
五层Ⅰ级、Ⅱ级、Ⅲ级正负压转换洁净手术室采用一拖一形式,其余Ⅲ级洁净手术室采用一拖二或一拖三形式,各支管配独立电加热,方便各手术室独立调节温度;洁净走廓、药品室等洁净辅房分区采用两台循环空气处理机组,清洁走廊及其辅房合用一台空调机组;Ⅰ级ICU病房采用一拖一的形式,ICU单间病房采用洁净风机盘管加新风形式,ICU及其辅房合用一台循环空气处理机组;手术部及ICU净化区内的所有值班房间采用洁净风机盘管形式。空调系统采用一次回风,新风集中预处理的方式。各循环机组的新风管上均设电动双位定风量调节阀。全工程共用洁净空气处理机组21台,洁净风机盘管11台,新风处理机组4台。新风预处理机组配置G3 F7 H10级别的三级过滤网;洁净循环机组配置G4 F8级别的两级过滤网,末端采用H14级别高效或H11级别亚高效过滤网。多重级别的过滤网作合理的布置,确保室内的洁净度符合设计要求。
空调水系统采用机械循环两管制系统。管道高点必须设自动排气阀,以便排除空气;管道低点应设置泄水管,并配置相同管径的闸阀。冷凝水排水须设U型水封,按规定的坡度排至最近的地漏,冷凝水排水管采用镀锌管。

2

3

4

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

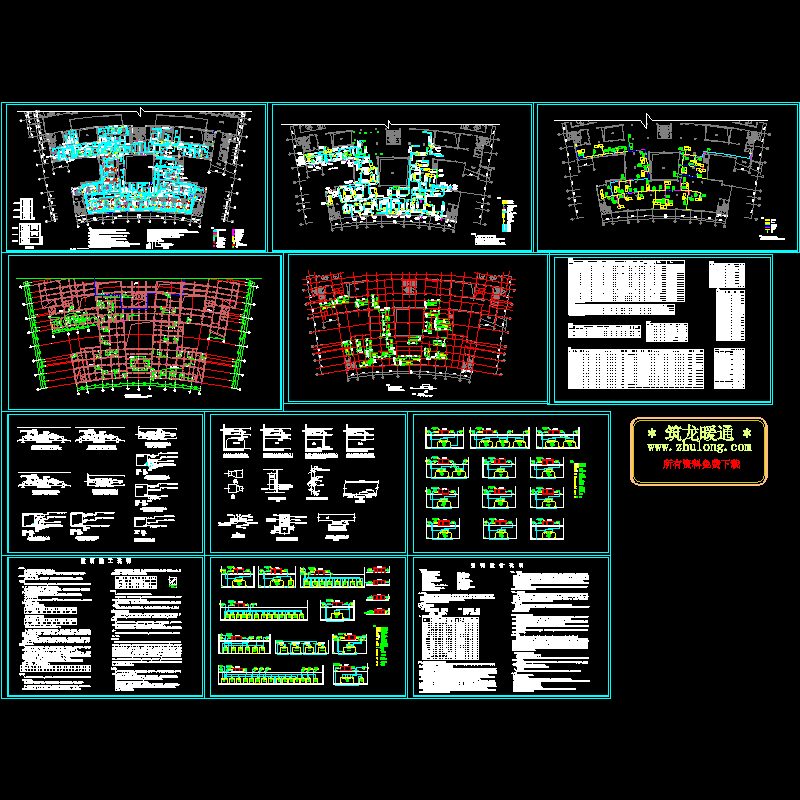

  • 5层手术部净化空调CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
