26层办公楼地下室结构CAD施工图纸
- 建筑类别：办公
- 建筑高度：高层建筑
- 地上层数：26层
- 地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 参考图纸：12张
附件详情
地下室承台平面布置图、地下室桩基础
平面布置图
、地下室顶板平面图、地下室顶板梁配筋图、地下室墙柱平面图、底板结构平面图、底板梁配筋图共12张图纸。
底板梁配筋图
地下室墙柱平面图
承台详图
节点详图
底板结构平面图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

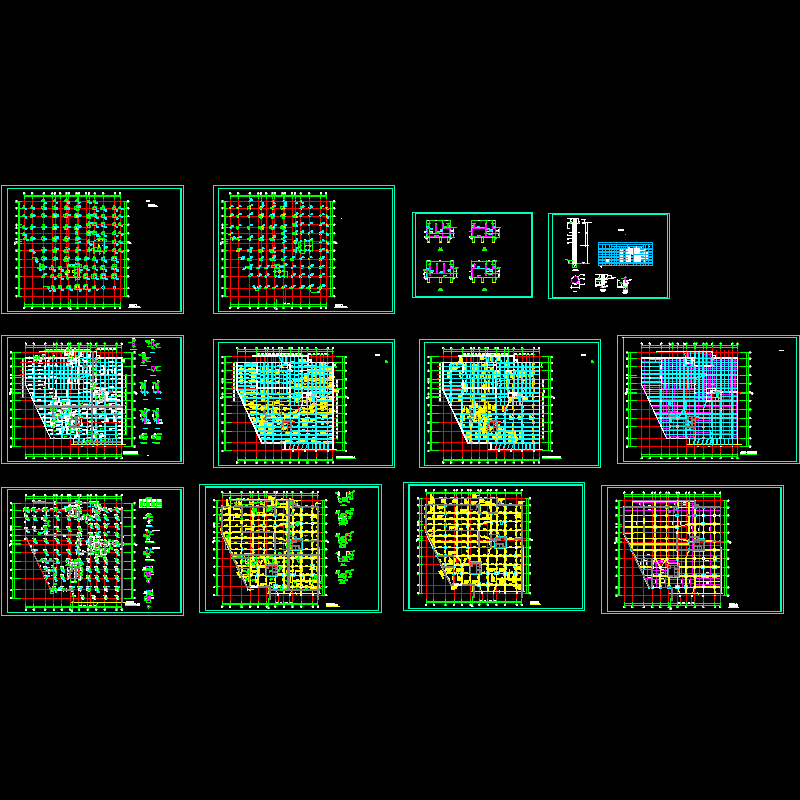

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.36 MB
- 收藏次数：0
-
文件名称：
附件-995876776598807879795.zip
