23层现浇框架剪力墙住宅结构CAD施工大样图

附件详情

该项目为23层全现浇钢筋混凝土框架剪力墙结构，建筑高度为70.800m；标高%%P0.000相当于绝对标高详总图（须经甲方认可）。该资料图纸应通过施工图审查后方可用于施工。结构用途详建施，在设计使用年限内未经技术鉴定或设计许可，不得改变结构的用途和使用环境。
该资料包含：

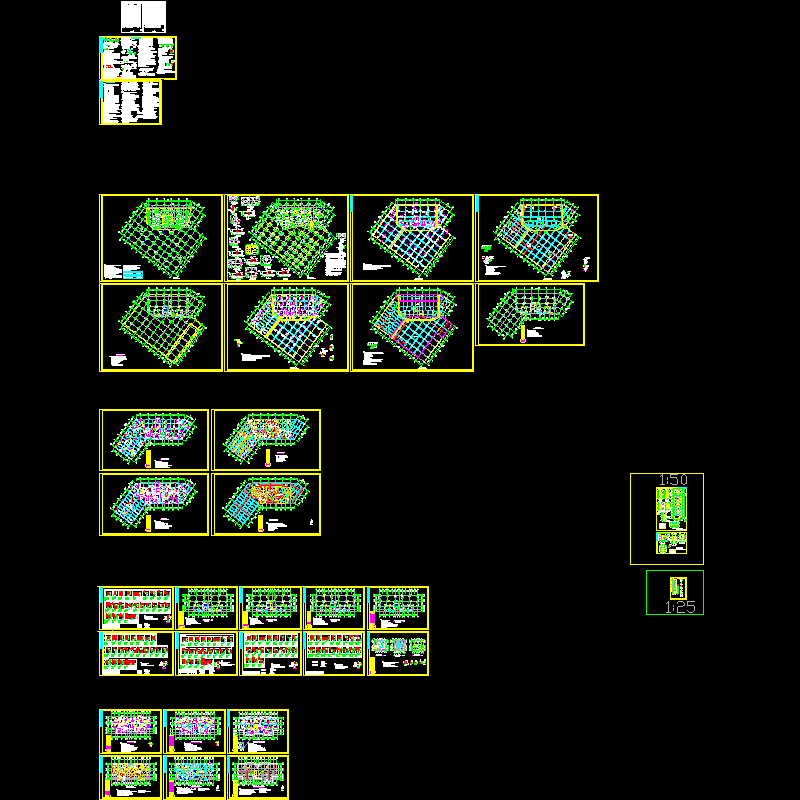

结构设计总说明、桩平面布置图、承台平面布置图及承台大样图、剪力墙，柱 平面布置图 、地下室剪力墙、柱配筋表、墙身大样及节点详图、地下室底板梁配筋图、地下室底板配筋图、地下室顶板梁配筋图、地下室顶板配筋图、梁配筋平面图、LT详图共33张图纸。
