单层框架结构消防水池水泵房结构施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 参考图纸：7张
- 设计年代：近代
附件详情
该项目为江苏某公司的车间厂房的消防水池水泵房，地上单层，建筑设计结构形式为框架结构，基础为独立基础，7度设防。
该资料包含：
结构设计说明
、基础平面图、屋面结构
平面布置图
、墙柱配筋图等共7张图纸。
一层墙柱结构平面图
屋顶层结构平面图
墙柱配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

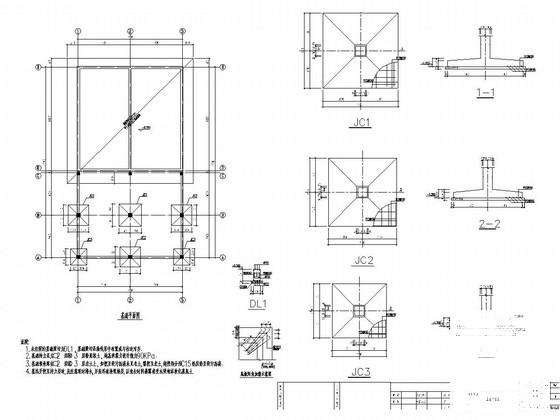

框架结构施工图纸 - 1 -

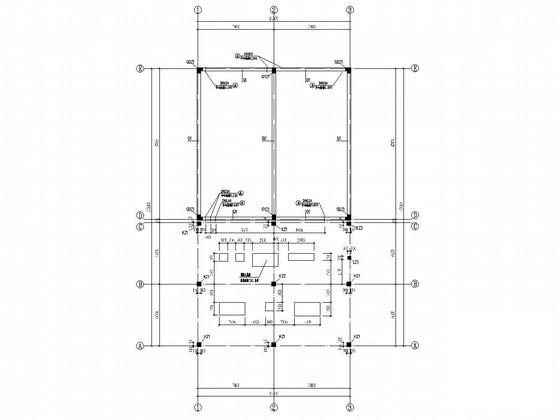

框架结构施工图纸 - 2 -

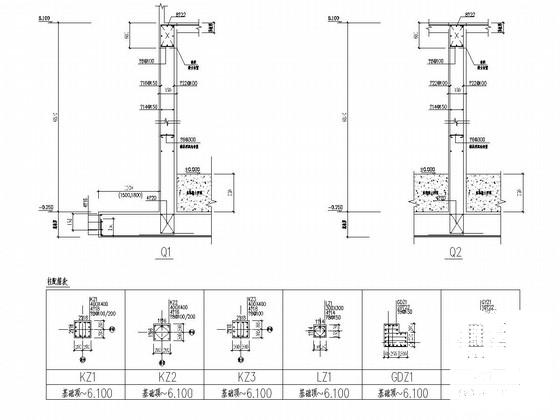

框架结构施工图纸 - 3 -

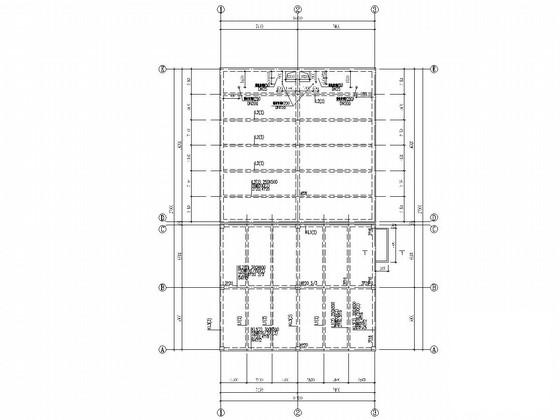

框架结构施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.73 MB
- 收藏次数：0
-
文件名称：
附件-995888970060898058689.zip
