动力站动力系统设计全套CAD施工图纸

附件详情

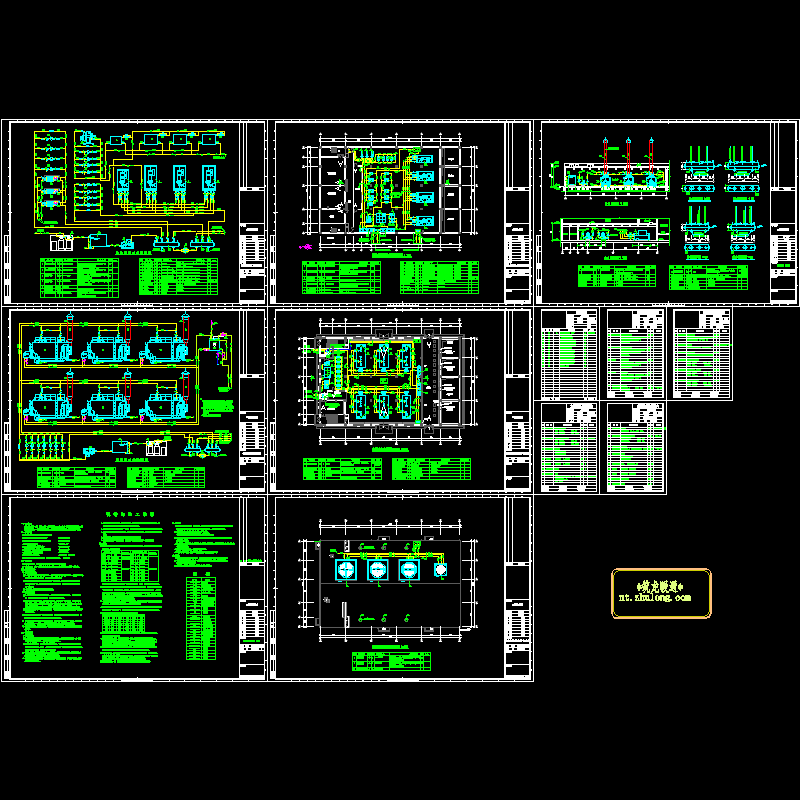

稿件为某动力中心动力系统设计全套图纸；动力中心地下一层，地上一层，建筑面积约2462m 。地上一层主要为制冷机房、变配电间及水池，一层主要为锅炉房、水泵房及柴油发电机房，屋顶设置冷却塔。
设计内容：
1.制冷机房设计：为宿舍及底层公建提供空调冷热水；
2.锅炉房设计：为宿舍生活热水系统及空调水系统换热器提供一次热水。

编制于2005年，图纸共8张。
