装配式结构PC方案
本建设项目有1栋高层采用了预制构件，标准层25层，部分为框支剪力墙结构，预制包括：预制凸窗、预制阳台、预制楼梯、预制梯井隔墙、预制内墙条板。结构设计使用年限50年，设计基准期为50年，建筑结构安全等级为二级，抗震设防类别为丙类。

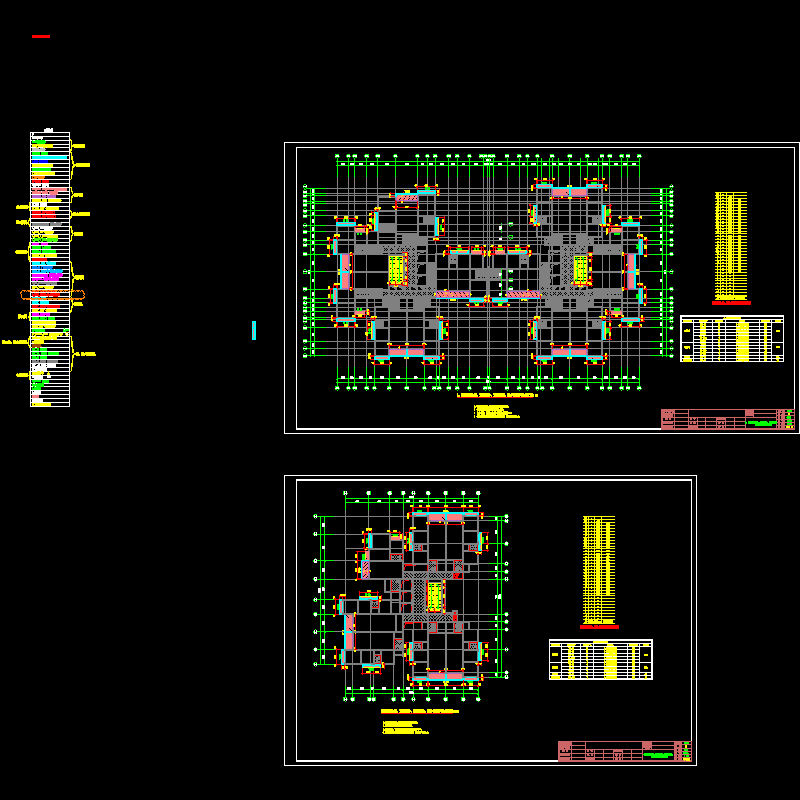

预制凸窗、预制阳台、预制楼梯、梯井隔墙 平面布置图
预制凸窗节点图

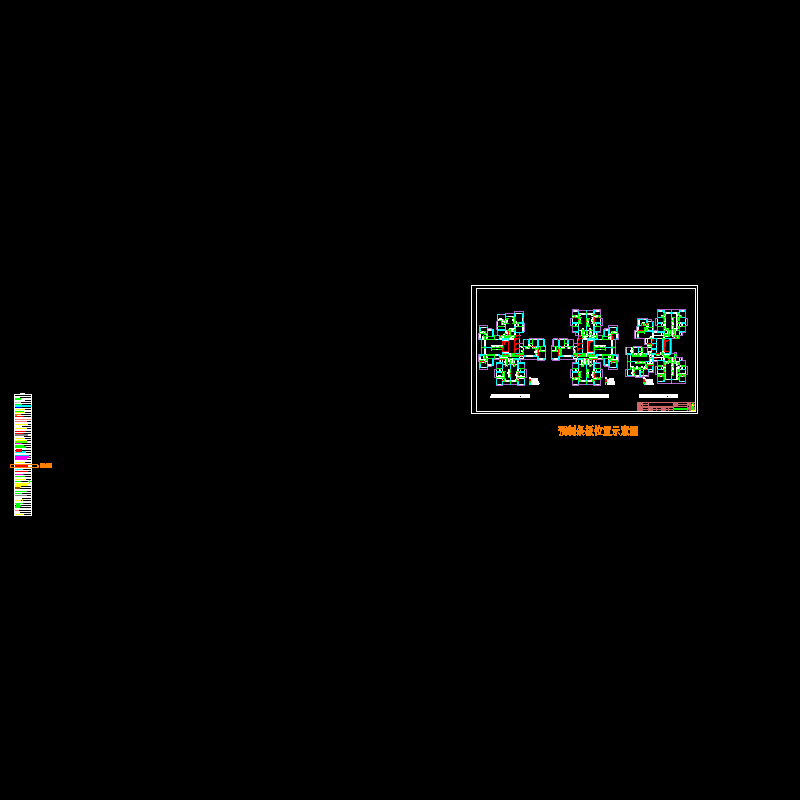

标准层非承重内隔墙条板平面分布图

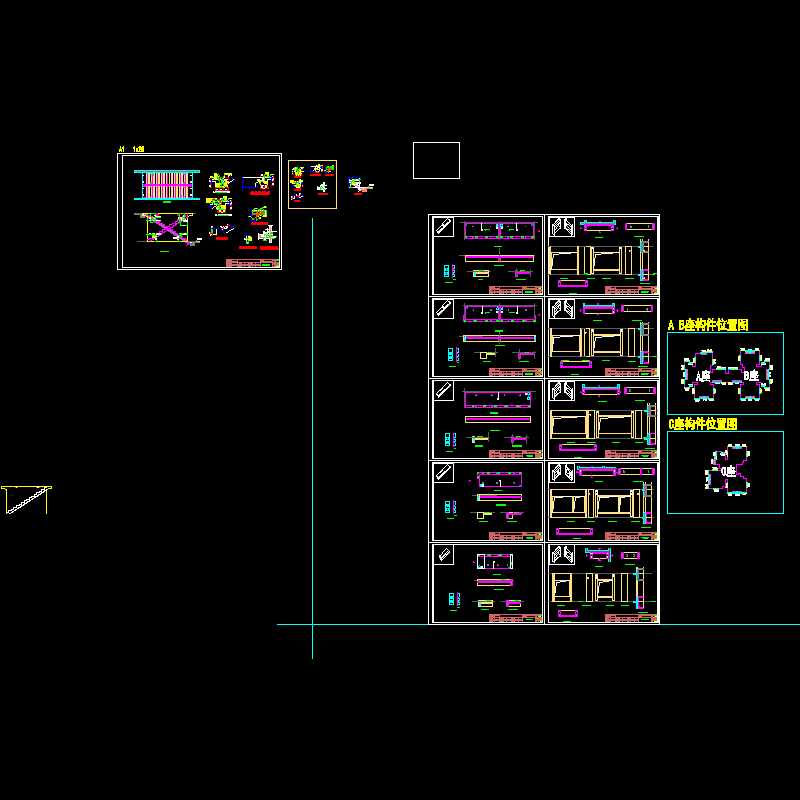

预制凸窗构件图

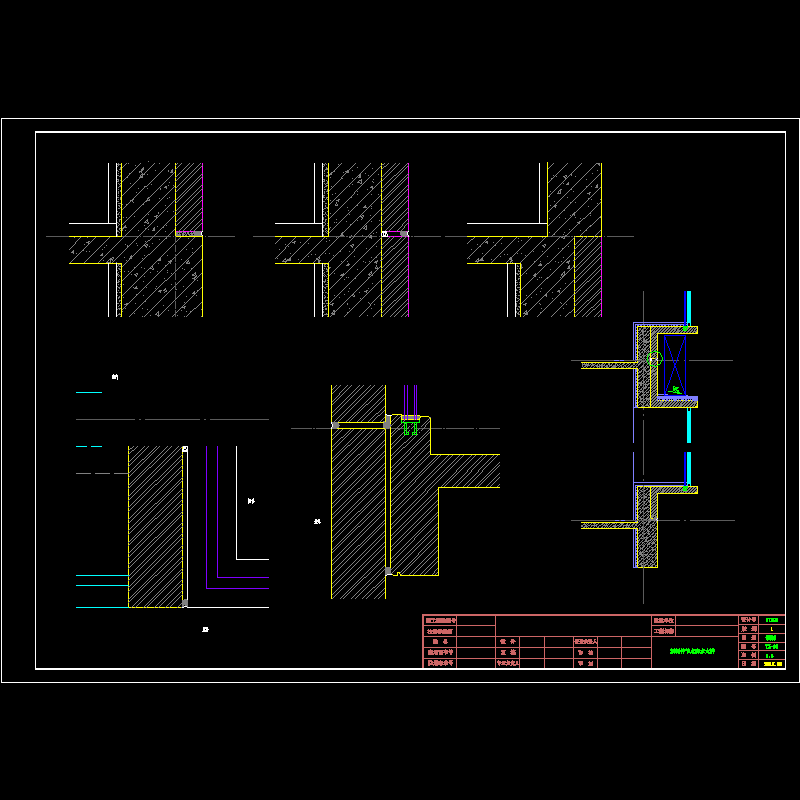

预制凸窗连接处节点剖面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

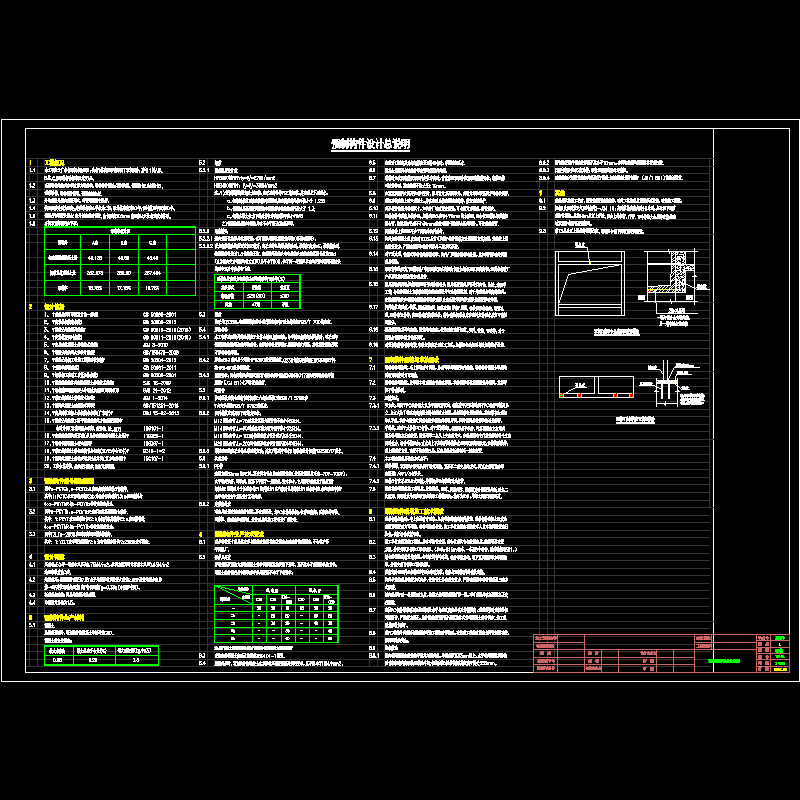

01、预制构件设计总说明.dwg -
02a、预制构件节点防水大样.dwg -
02、预制构件平面布置图.dwg -
03、内隔墙条板布置图.dwg -
04、预制构件模板图.dwg -
05、预件与主体连接大样.dwg
以上是部分截图，请下载附件后查看完整高清内容
