住宅小区热力站暖通设计CAD施工大样图
- 建筑类别：其它建筑
- 建筑类型：单层建筑
- 建筑高度：3.5m
- 设计阶段：施工图设计
- 设计内容：水箱 ,换热站
- 设计说明：有,保温防腐,施工安装要求
- 参考图纸：20张以下
附件详情
- 设计说明书
- 热力站设备管道平面图
- 热力站工艺流程图
- 热力站设备基础大样图
- 热力站设备管道剖面图
- 集分水缸大样图
- 软化水箱和生活热水水箱大样图
- 热力站排水管道平面及系统图
- 热力站管道支吊点平面图
附件详情
该项目为某住宅小区的供热工程中热力站工程设计；热力站工程位于2#楼地下一层,站内净高3.5米,热力站分为采暖和生活热水两个部分;采暖分高,低区两个系统,供2#,3#楼采暖用热, 生活热水分高.中.低三个系统,供1#,2#,3#楼的生活用热水。 站内采暖部分设置两套换热机组,高区型号RPWW-CN1500X2,低区型号RPWW-CN1650X2,生活热水部分采用一套换热机组,型号为RPWW-CN1000X2,循环水泵均采用变频调速电机。
图纸共9张。
热力站工艺流程图
集水缸大样图
热力站管道支吊点平面图
热力站剖面图
软化水箱立面图
换热站经典施工图全套

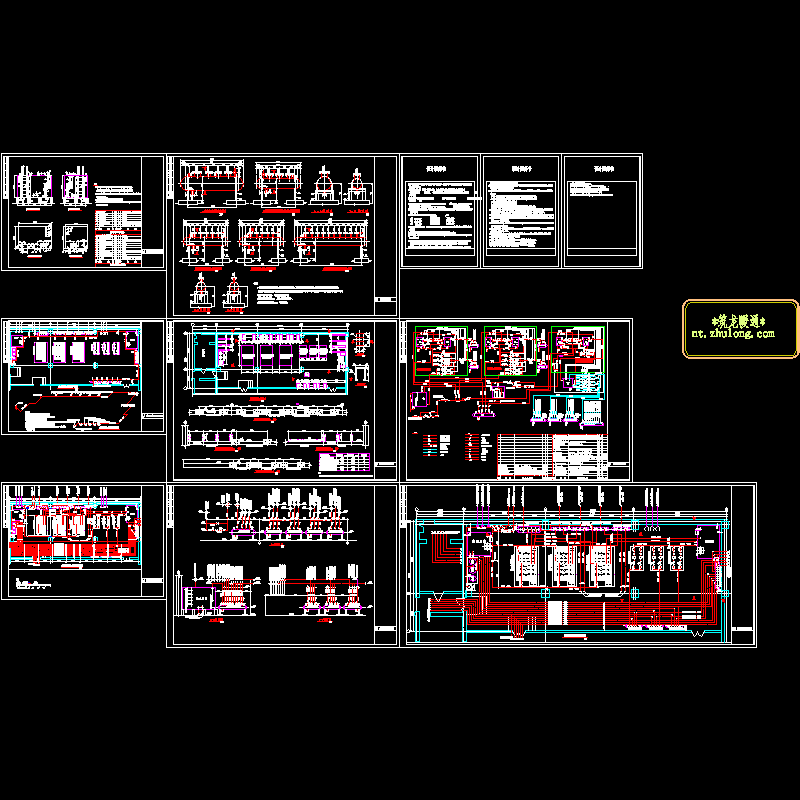

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.62 MB
- 收藏次数：0
-
文件名称：
附件-995957857575599959.rar
