30层剪力墙结构名郡花园住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目是安徽住宅楼项目,地上30层,剪力墙结构,地下1层,采用筏板基础,基础设计设计等级为甲级,抗震设防烈度为7度。

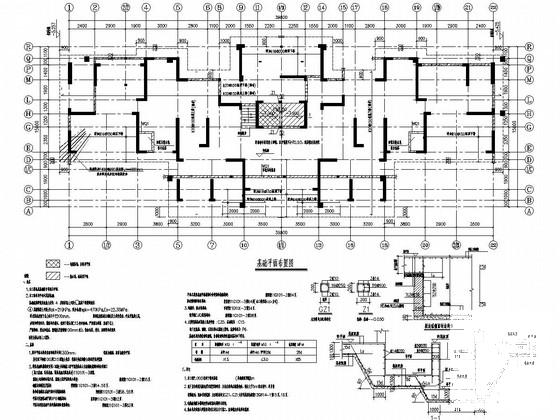

该资料包含:结构设计总说明,水泥粉煤灰碎石桩(CFG)复合地基设计总说明,CFG桩布置图,基础平面布置图,墙柱平法施工图,暗柱详图,结构 平面布置图 ,梁平法施工图,节点大样, 楼梯详图 ,共计38张图。
分享投稿时间:近几年4月。

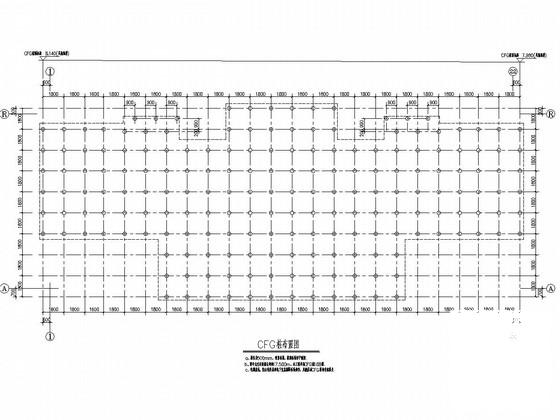

CFG桩布置图

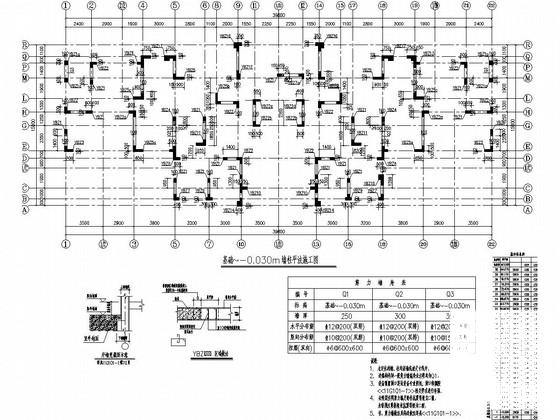

基础~-0.030m墙柱平法施工图

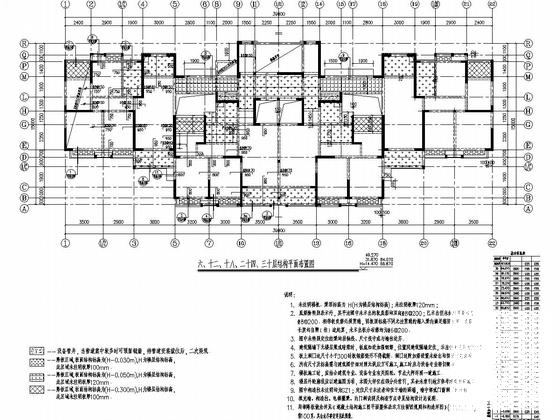

六、十二、十八、二十四、三十层结构平面布置图

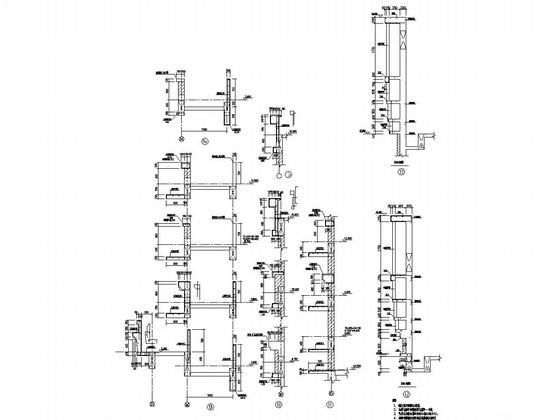

节点大样

水泥粉煤灰碎石桩(CFG)

楼梯详图

十六~二十九层梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 花园住宅图纸 - 1
    花园住宅图纸 - 1
  • 花园住宅图纸 - 2
    花园住宅图纸 - 2
  • 花园住宅图纸 - 3
    花园住宅图纸 - 3
  • 花园住宅图纸 - 4
    花园住宅图纸 - 4
  • 花园住宅图纸 - 5
    花园住宅图纸 - 5
  • 花园住宅图纸 - 6
    花园住宅图纸 - 6
  • 花园住宅图纸 - 7
    花园住宅图纸 - 7
  • 花园住宅图纸 - 8
    花园住宅图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
