2447.43平米4层框架剪力墙结构南苑别墅结构施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础, 独立基础, 筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目为南苑小区别墅8#楼,地上四层,结构高度为11.900米,总建筑设计面积:2447.43平方米,建筑基底面积:572.15平方米,建筑设计结构形式为框架剪力墙结构,基础为柱下独立基础和筏板基础。基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,基础平面布置图,后砌墙下条基 平面布置图 ,墙柱平面配筋图,梁平法施工图,结构布置图, 楼梯详图 等共计13张图。
建筑专业该资料包含:施工图设计说明,平面图,立面图,剖面图,平面放大图,楼梯剖面图,门窗详图,节点详图等共计16张图。
分享投稿时间:近几年6月。

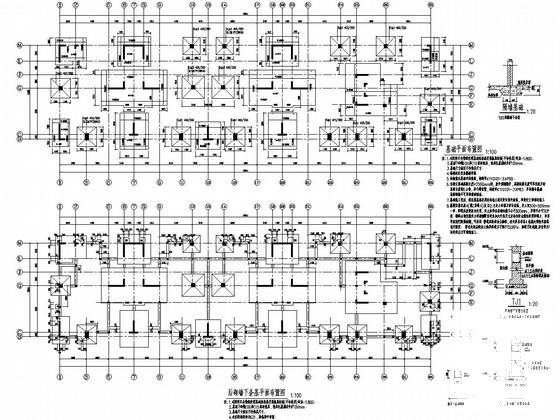

后砌墙下条基平面布置图

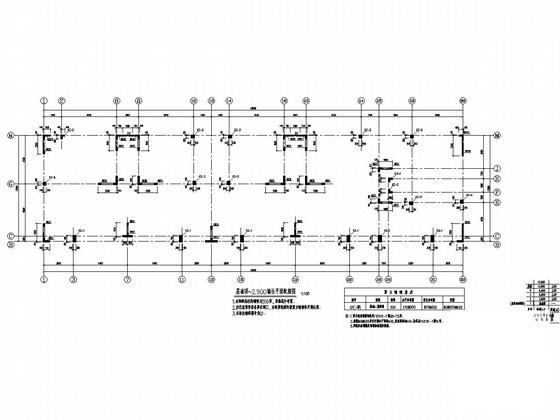

基础顶~2.900墙柱平面配筋图

二、三层结构布置图

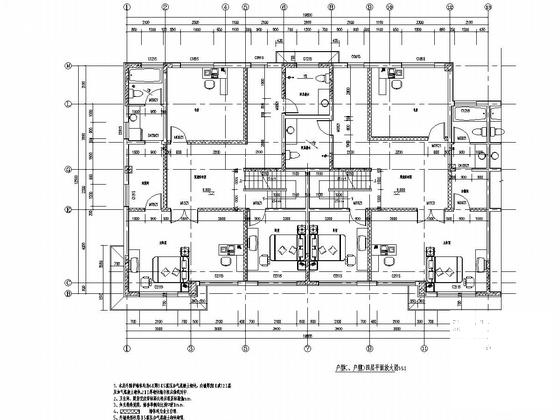

户型C、D四层平面放大图

节点详图

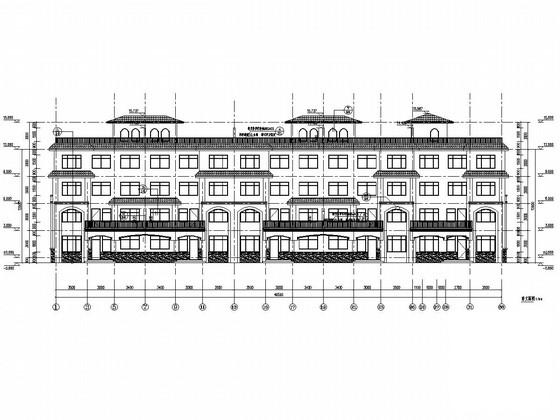

剖面图

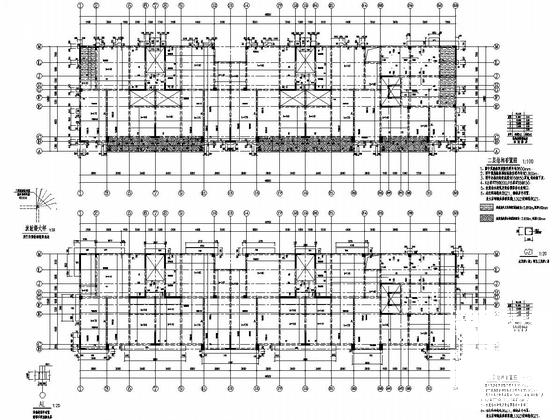

二、三层梁平法施工图
