888平方米4层框架结构别墅结构施工图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.55kN/平方米
- 参考图纸：20张
附件详情
该项目是广东某别墅项目，地上4层，框架结构，总建筑面积888.6平方米，6度设防，摩擦端承桩，该资料包含：
结构设计说明
，建筑设计说明，基础图，梁配筋图，板配筋图，楼梯图，平立剖面图，桩详图等共计20张图。

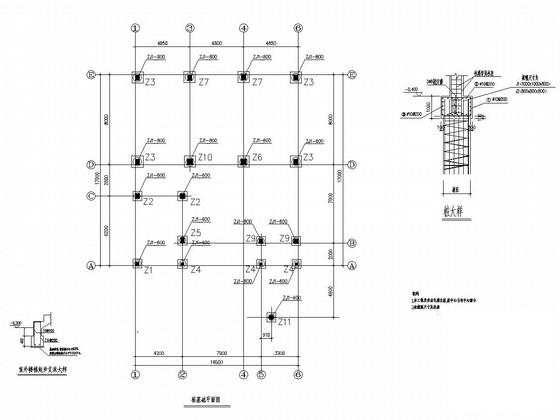

基础图

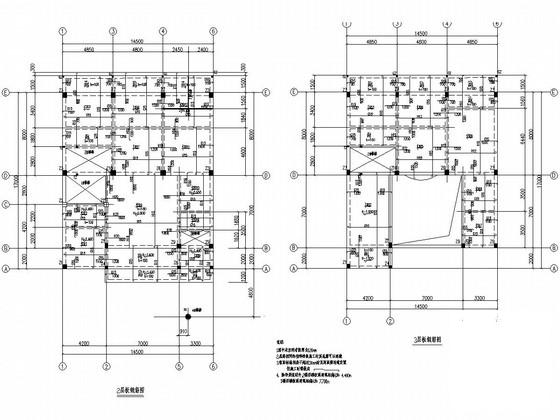

板配筋图

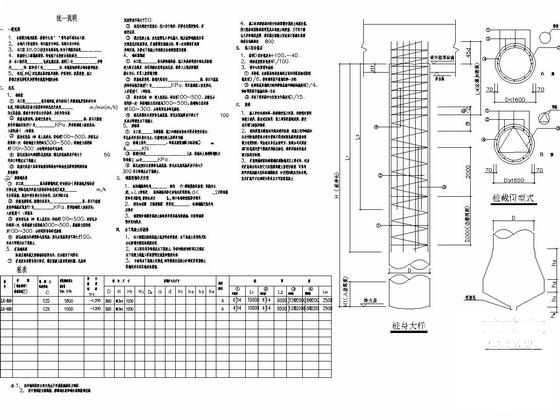

桩详图

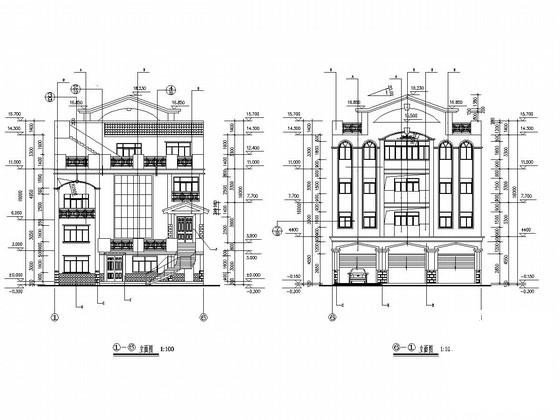

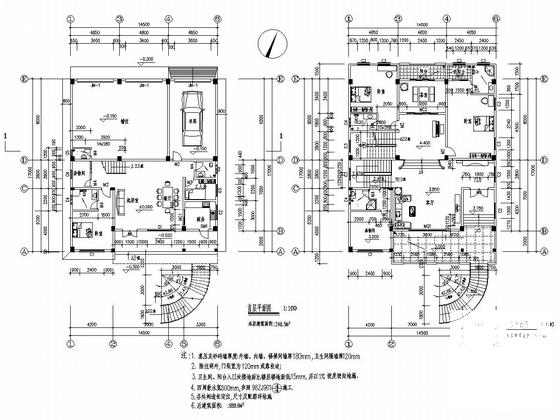

平面图
梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构结构施工图 - 1 -
框架结构结构施工图 - 2 -
框架结构结构施工图 - 3 -
框架结构结构施工图 - 4 -
框架结构结构施工图 - 5 -
框架结构结构施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.33 MB
- 收藏次数：0
-
文件名称：
附件-995888050779976597575.rar
