公园主入口牌坊建筑施工CAD大样图设计

该项目为XX公园主入口牌坊,为石柱木斗拱屋盖牌坊,建筑结构体系主要石木结构。石柱、石枋等石构件应采用金山石或山东平度花岗岩,要求质地厚重,石柱应作收分,各构件尺寸详见各施工图。屋面采用灰黑色无光釉面筒板瓦,所有牌坊屋面的筒瓦直径为110,板瓦宽200,望板上先铺无纺布,刷JS防水涂料。以下是部分图纸展示:
公园主入口牌坊建筑施工图 牌坊正立面
公园主入口牌坊建筑施工图 牌坊侧立面
公园主入口牌坊建筑施工图 剖面
公园主入口牌坊建筑施工图 7.400高处仰视
公园主入口牌坊建筑施工图 屋顶平面
公园主入口牌坊建筑施工图 9.500高处仰视
公园主入口牌坊建筑施工图 明间角科大样
公园主入口牌坊建筑施工图 次间下檐角科大样
公园主入口牌坊建筑施工图 明间平身科斗拱
公园主入口牌坊建筑施工图 大样图
公园主入口牌坊建筑施工图 牌坊平面
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

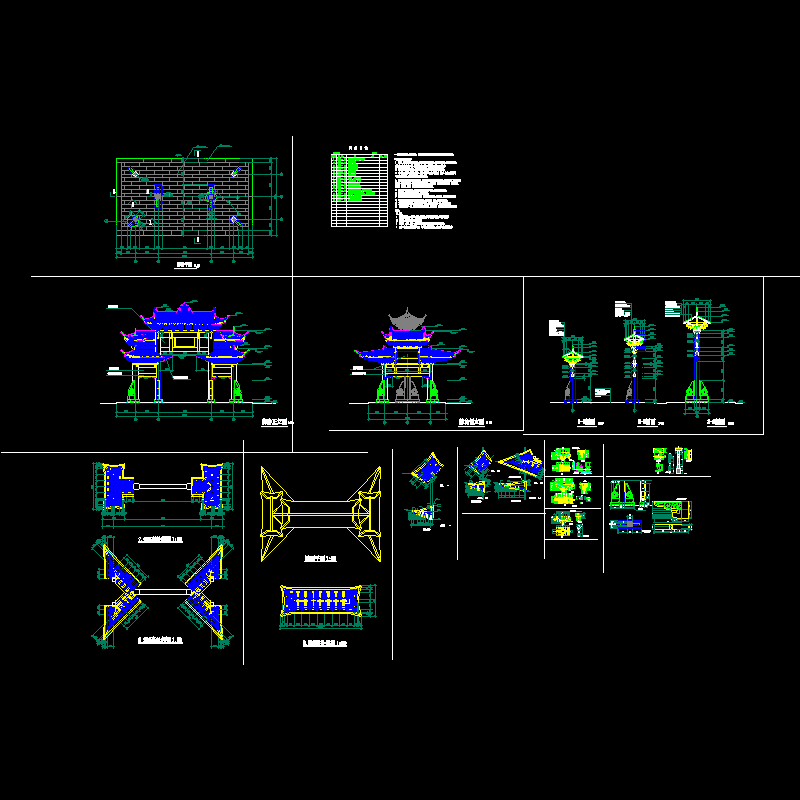

  • 公园主入口牌坊建筑施工CAD大样图设计 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
