两栋风格迥异公园配套服务用房结构施工图纸

  • 建筑类别:园林建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:7张
  • 设计年代:近代

附件详情

该项目是公园配套服务用房项目,共计2栋,均为框架结构,一栋层高3.3米,一栋层高3.6米,地上一层,基础分别采用柱下独立基础、条形基础,抗震设防烈度为6度。
该资料包含:服务用房(一、二)结构设计总说明,服务用房(一、二)基础 平面布置图 ,梁板柱配筋图,共计7张图。
分享投稿时间:近几年10月。

服务用房(一)结构平面图

服务用房(二)基础平面布置图

服务用房(二)屋顶梁、板配筋图

服务用房(二)基顶~屋顶墙、柱平法施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

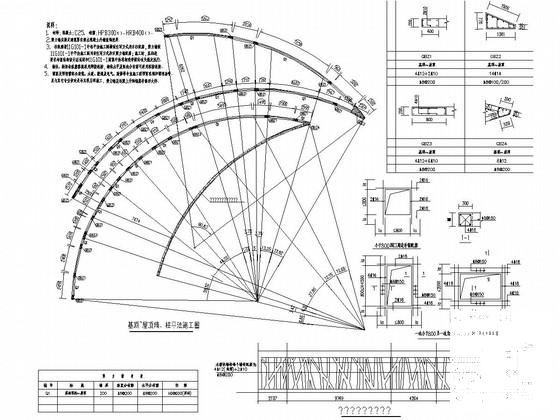

  • 公园施工图纸 - 1
    公园施工图纸 - 1

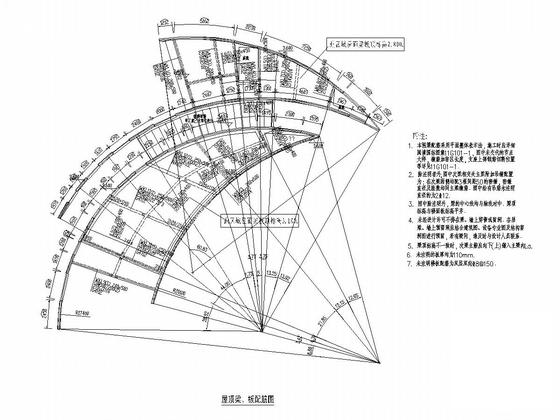

  • 公园施工图纸 - 2
    公园施工图纸 - 2

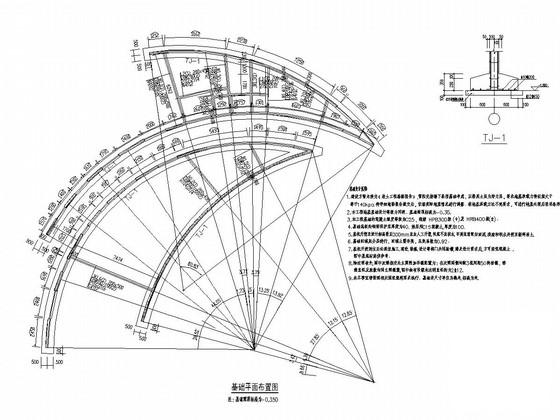

  • 公园施工图纸 - 3
    公园施工图纸 - 3

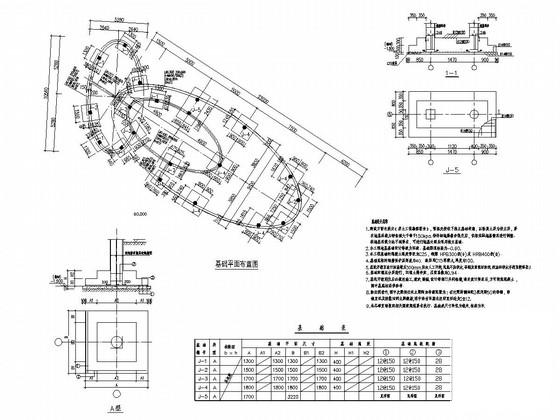

  • 公园施工图纸 - 4
    公园施工图纸 - 4

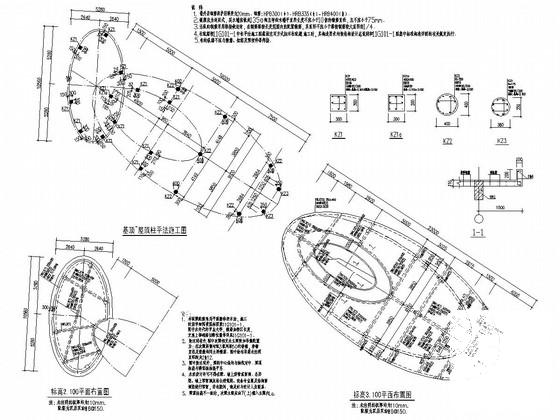

  • 公园施工图纸 - 5
    公园施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
