5层框架结构私人住宅楼施工大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：1.0kN/平方米
- 参考图纸：30张
- 设计年代：近代
附件详情
该项目是地上5层框架结构私人住宅，基础为桩基础，抗震设防烈度为7度。
包括：结构设计总说明(一)(二)(三)，桩基承台平面布桩图，钻孔灌注桩说明与详图，基础梁平法施工图，各层柱
平面布置图
，各层梁平法施工图，各层结构平面图，楼梯布置图，楼梯大样图，建筑平立剖图，共计30张图纸。

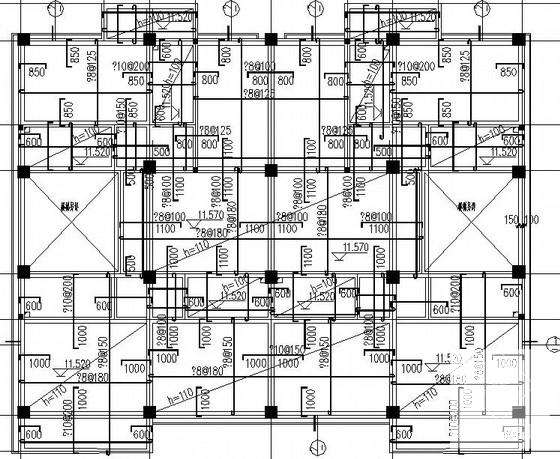

5层结构平面图

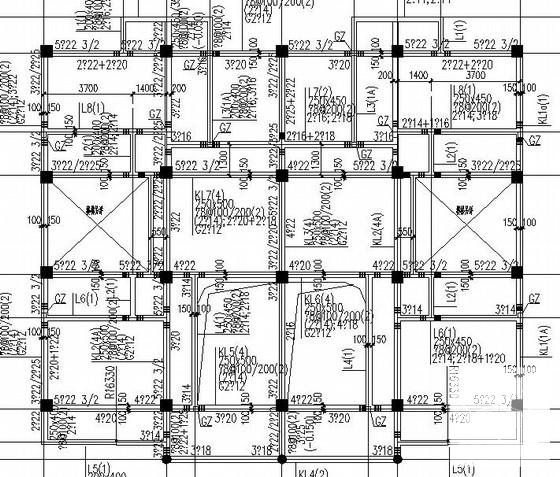

梁平法施工图

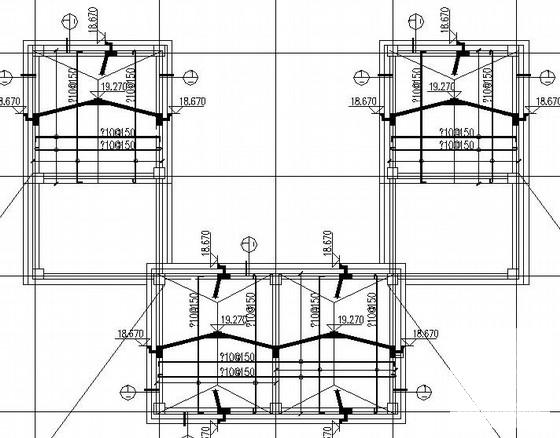

屋面结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

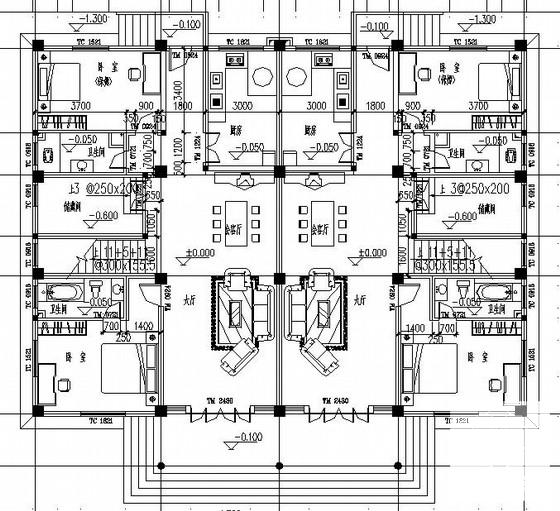

框架结构住宅图 - 1 -
框架结构住宅图 - 2 -
框架结构住宅图 - 3 -
框架结构住宅图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-05
- 评论次数：0
- 浏览次数：0
- 文件大小：2.97 MB
- 收藏次数：0
-
文件名称：
附件-995887877507557070575.rar
框架结构住宅图下载
