54000平米30层服务设施暖通CAD施工大样图

附件详情 设计内容包括本建筑的空调、通风、采暖、防排烟等系统,本建筑地下3层,地上30层,建筑高度为100m,建筑面积:54000m2。该资料包含设计说明,设备材料表,地下三层及地上30层的通风空调平面图,机房大样图的等共八十余张图

以下是附件的其中一部分截图,共26张,您也可以 搜索 更多您想要的资源

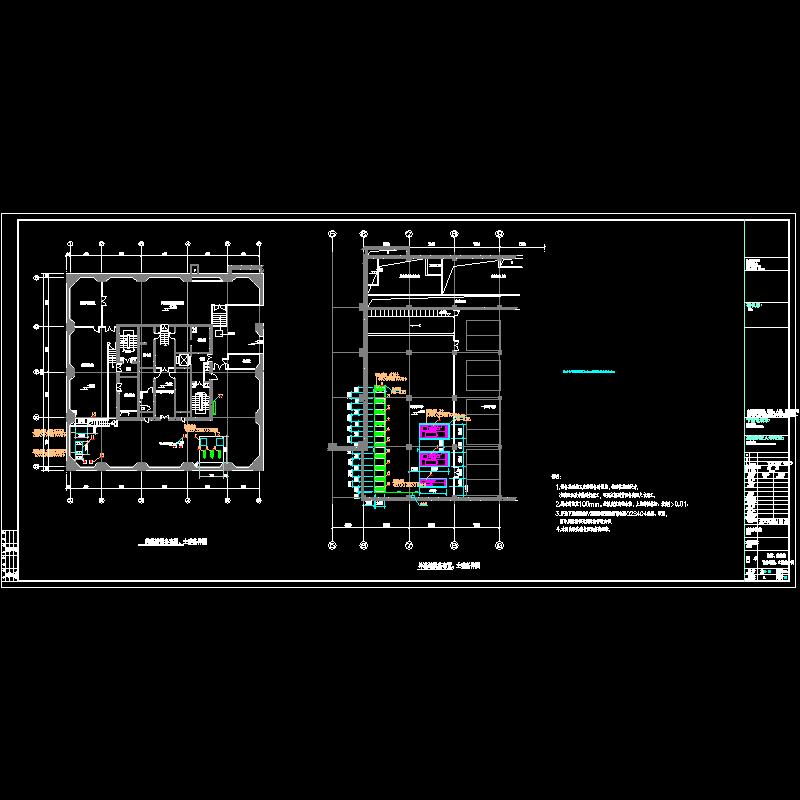

  • 施74-10冷冻换热站设备平面.dwg
    施74-10冷冻换热站设备平面.dwg

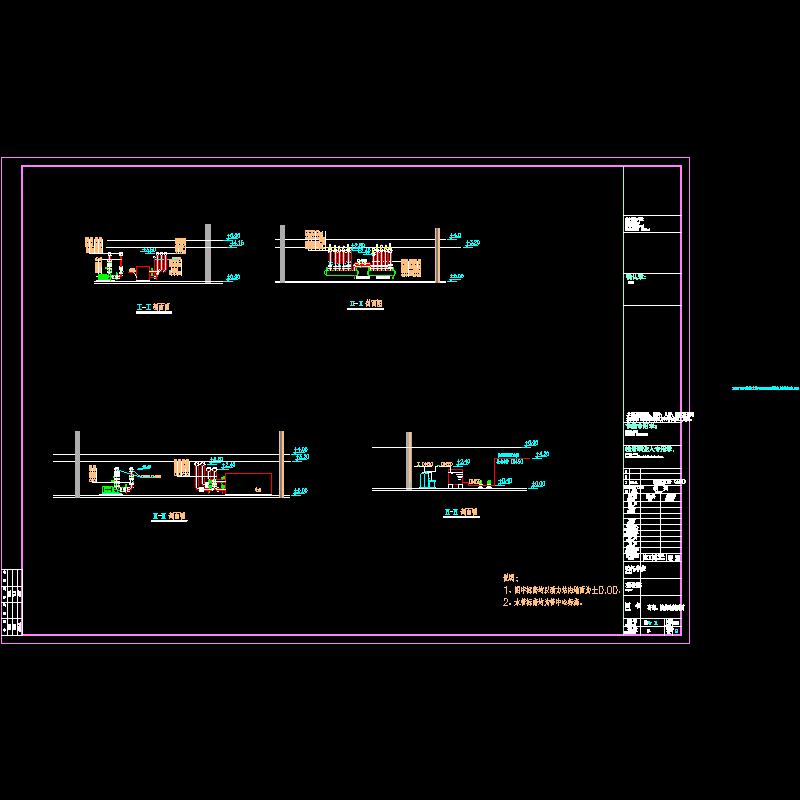

  • 施74-11剖面图.dwg
    施74-11剖面图.dwg

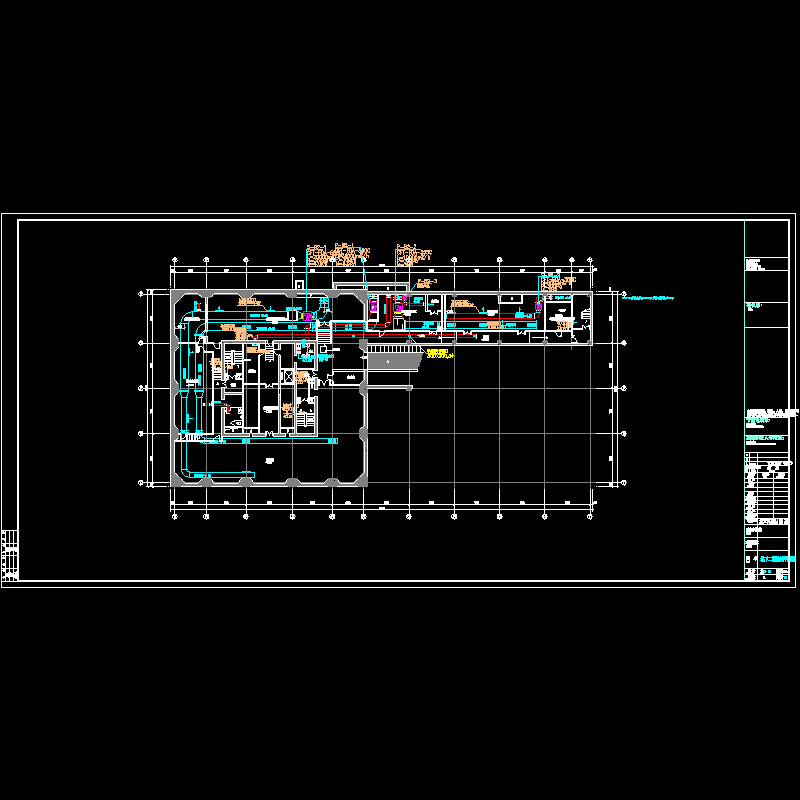

  • 施74-13地下2f通风平面.dwg
    施74-13地下2f通风平面.dwg

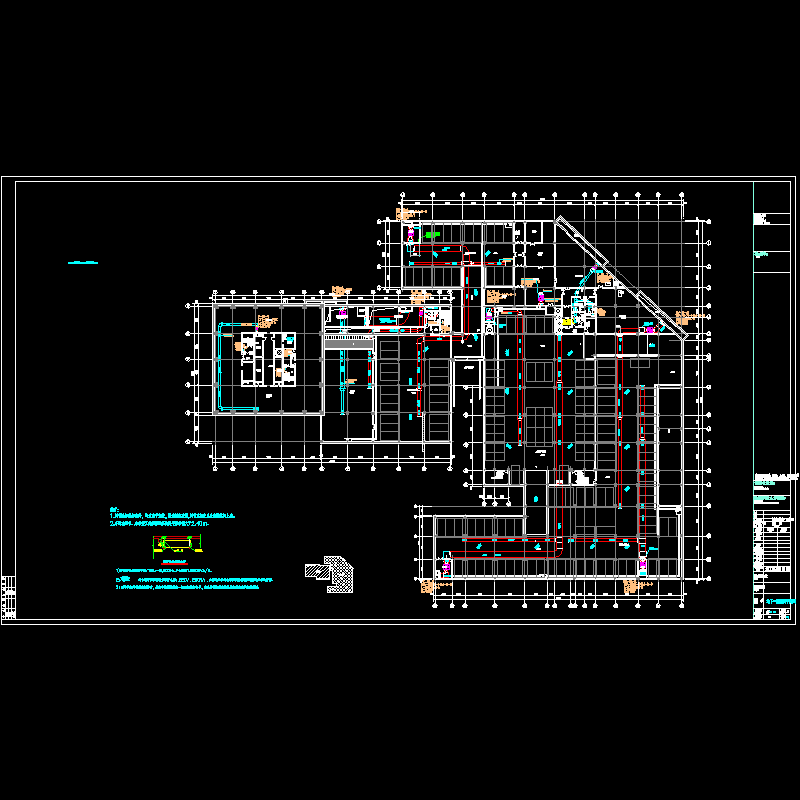

  • 施74-15地下1f通风平面.dwg
    施74-15地下1f通风平面.dwg
  • 施74-16地下1f水管平面.dwg
    施74-16地下1f水管平面.dwg
  • 施74-17 1f通风平面.dwg
    施74-17 1f通风平面.dwg
  • 施74-18 1f水管平面.dwg
    施74-18 1f水管平面.dwg
  • 施74-19 2f通风平面.dwg
    施74-19 2f通风平面.dwg
  • 施74-20 2f水管平面.dwg
    施74-20 2f水管平面.dwg
  • 施74-21 3f通风平面.dwg
    施74-21 3f通风平面.dwg
  • 施74-22 3f水管平面.dwg
    施74-22 3f水管平面.dwg
  • 施74-23 4f通风平面.dwg
    施74-23 4f通风平面.dwg
  • 施74-24 4f水管平面.dwg
    施74-24 4f水管平面.dwg
  • 施74-25五层通风、空调平面图.dwg
    施74-25五层通风、空调平面图.dwg
  • 施74-26五层水管平面图.dwg
    施74-26五层水管平面图.dwg
  • 施74-27六层通风、空调平面图.dwg
    施74-27六层通风、空调平面图.dwg
  • 施74-28六层水管平面图.dwg
    施74-28六层水管平面图.dwg
  • 施74-29七层通风、空调平面图.dwg
    施74-29七层通风、空调平面图.dwg
  • 施74-30七层水管平面图.dwg
    施74-30七层水管平面图.dwg
  • 施74-31八层通风、空调平面图.dwg
    施74-31八层通风、空调平面图.dwg
  • 施74-32八层水管平面图.dwg
    施74-32八层水管平面图.dwg
  • 施74-33九层通风、空调平面图.dwg
    施74-33九层通风、空调平面图.dwg
  • 施74-34九层水管平面图.dwg
    施74-34九层水管平面图.dwg
  • 施74-35十层通风、空调平面图.dwg
    施74-35十层通风、空调平面图.dwg
  • 施74-36十层水管平面图.dwg
    施74-36十层水管平面图.dwg
  • 施74-37十一层通风、空调平面图.dwg
    施74-37十一层通风、空调平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
