5层框架教学综合楼结构设计施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度以上
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:15张

附件详情

结构施工图设计总说明、桩基础 平面布置图 、框架柱配筋图、地梁配筋图、二层框架梁配筋图、三层框架梁配筋图、四层框架梁配筋图、五层框架梁配筋图、屋顶框架梁配筋图、二层现浇板配筋图、三、四层现浇板配筋图、五层现浇板配筋图、屋顶现浇板配筋图、1号楼梯详图、2号 楼梯详图 共15张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

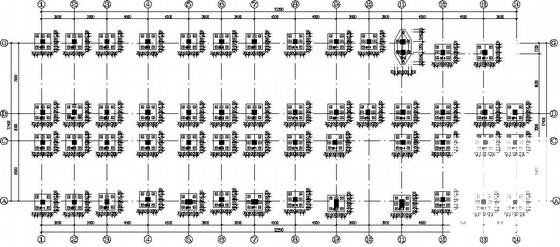

  • 教学综合楼设计 - 1
    教学综合楼设计 - 1

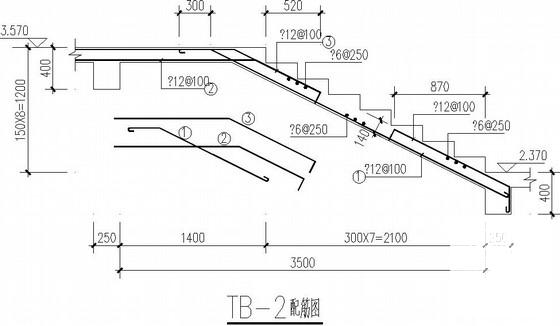

  • 教学综合楼设计 - 2
    教学综合楼设计 - 2

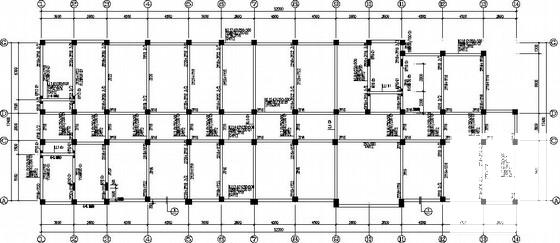

  • 教学综合楼设计 - 3
