24层框架结构地下车库结构设计施工图纸

附件详情

该项目位于天津市红桥区，建成后为大型综合性社区。工程占地49000m2，地下建筑面积30547.52m2，地上建筑面积104554.37m2。
工程由19栋地上单体结构和地下车库组成。1-15#楼为地上住宅楼，地下为自行车库及设备用房，其中1-3#楼地上六层结构，建筑高度19.8m，建筑面积各3160.8 m2；4-6#楼为地上18层，地下二层结构，建筑高度55.3m，建筑面积各5452.53m2；7、8#楼为地上18层，地下二层结构，建筑高度55.8m，建筑面积各8489.74m2；9-11#楼为地上16层，地下二层结构，建筑高度49.8m，建筑面积个5472.24m2；12、13#楼为地上16层，地下二层结构，建筑高度49.8m，建筑面积各7556.12m2；14、15#楼为地上24层，地下二层结构，建筑高度73.6m，建筑面积14#楼10038.99m2，15#楼为10071.3m2；住宅楼均采用短肢剪力墙结构。公建2为连续性商铺和配套商业服务用房，为地上二层结构，建筑高度9.05m，建筑面积1870.54m2；公建3为连续性商铺、配套商业服务用房及小区配套服务用房，为地上三层结构，建筑高度13.05m，建筑面积1134.04m2；公建四为连续性商铺、配套商业用房和综合文化活动中心、建筑高度13.05m，建筑面积1938.1m2；地下室为设备用房及单层坡道式机动车停车库。地下车库采用框架结构。

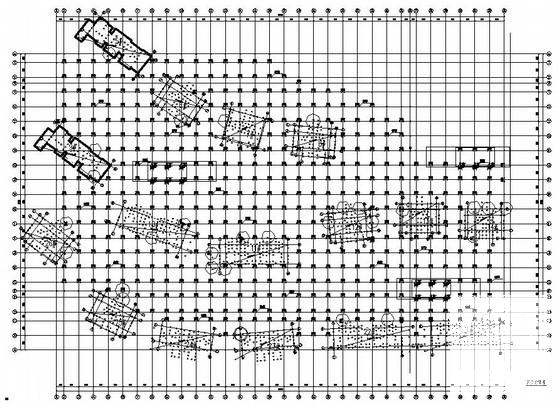

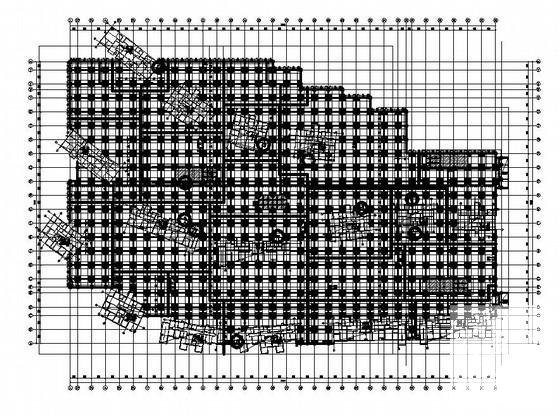

该资料包含：桩位布置图，基础详图，基础平面图，柱、墙平面图，梁平面图，板平面图，顶板模板布置图等
共17张图纸。
