一套堤防工程河堤设计CAD图纸

附件详情

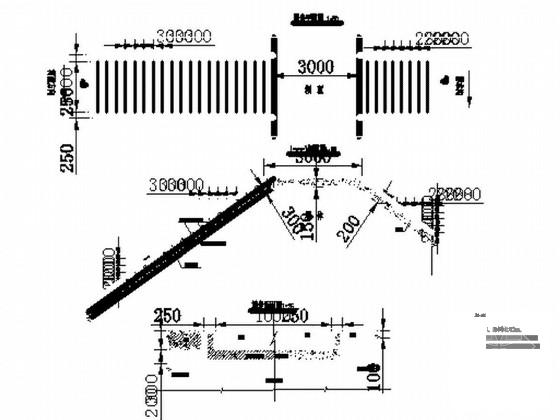

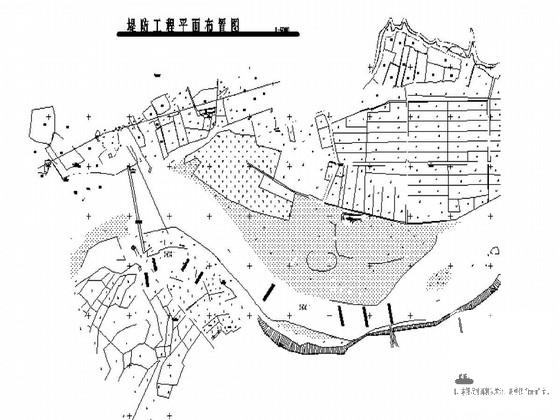

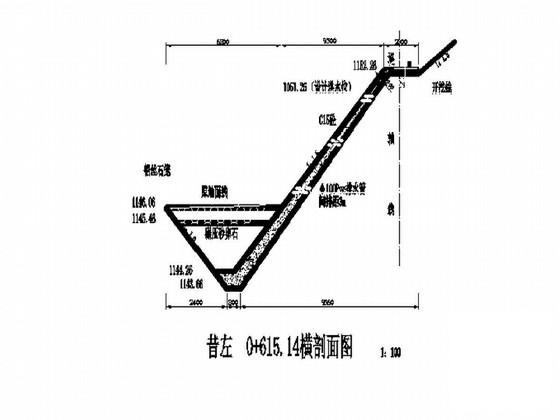

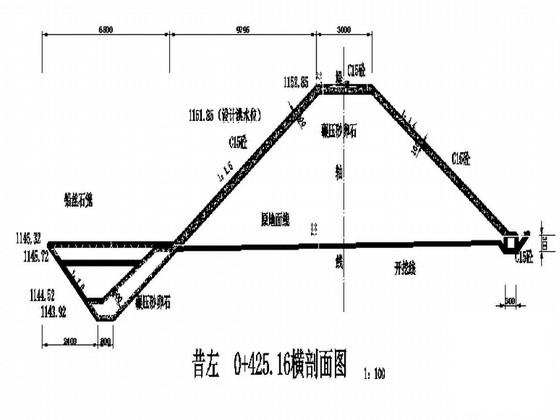

这份参考资料为堤防工程河堤设计图，这份参考资料包括堤防工程 平面布置图 ，昔左0+243.0横剖面图，排水沟大样图，梯步平面图，梯步断面图等。
说明：1、本图尺寸高程、桩号为m，其余为mm。
2、堤基砂卵石开挖为500mm,河堤后坝排水沟底坡根据实际地形沿堤脚向下游放坡，原则上底坡不小于1/1000。
3、图中未详尺寸根据开挖后实测断面而定。
共4张图，
