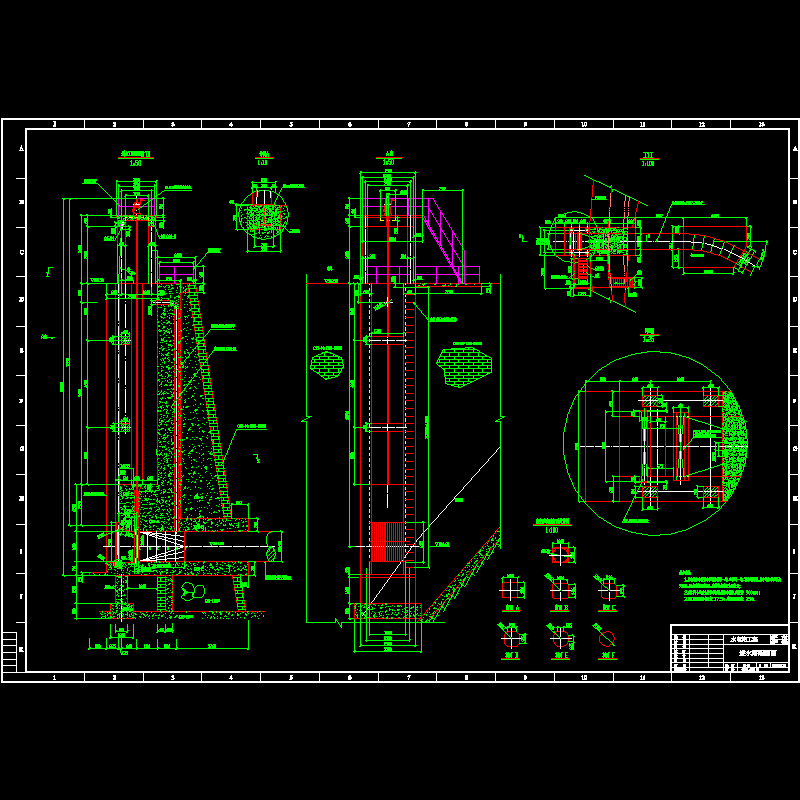

一套导流洞堵头灌浆设计CAD图纸

某导流洞堵头全套设计图。说明：1.单位：高程、桩号以m计，其余尺寸以mm计。2.桩号起点为导流洞进洞点位置。3.堵头上游端面止浆片兼作止水片。止浆片采用1.2mm厚紫铜片。止浆片伸入岩石200mm。4.上、下游围堰以及排水管设计，在施工期根据洞内水流情况进行调整。5.堵头施工完毕后，将闸阀关闭，闸阀井封堵；堵头下游的排水管应切除并对闸阀下游剩余排水管进行灌浆处理。6.灌浆廊道的钢筋保护层厚度为50mm。7.排水管选用φ250铁管。8.混凝土强度等级：堵头、围堰、排水管封堵混凝土：C20；止浆片预埋混凝土：C30。9.堵头混凝土抗渗等级：W6。
