一套穿堤涵洞初步设计CAD图纸

附件详情

这份参考资料为穿堤涵洞初步设计图,内容包括排水涵洞 平面布置图 ,穿堤排水涵洞平面图,穿堤排水涵洞纵剖面,穿堤排水涵洞A-A横剖面,穿堤排水涵洞B-B横剖面,穿堤排水涵洞C-C横剖面,穿堤排水涵洞D-D横剖面,C30压顶结构配筋图,排水沟大样图,反滤体大样图等。
说 明:
1. 本图采用吴淞高程系,图中单位:高程为米,其余均为厘米。
2. 图中坐标系为1954年北京坐标系。
3. 涵洞采用桥涵形式。
4. 涵洞两侧采用M7.5浆砌石挡墙,顶为C30砼盖板,底为M7.5浆砌石护底。
5. 涵洞全长约77.55m。
6. 涵洞顶迎水面边坡、绿化带、平台及车行道采用盖板封闭,背水面边坡、 绿化带及平台采用箅子封闭。
7. 排水沟采用M7.5浆砌石护砌,护砌范围为涵洞上下游各50m。
共4张图纸,

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

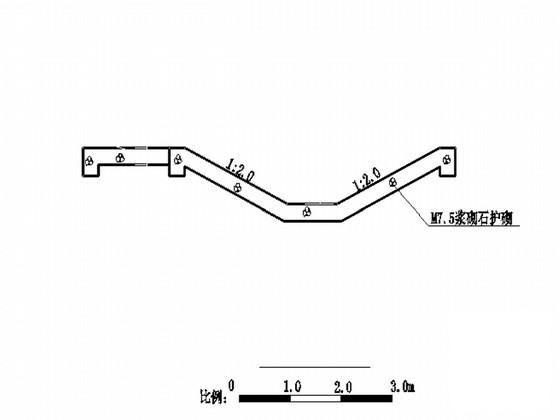

  • 一套穿堤涵洞初步设计CAD图纸 - 1
    第 1 张图
  • 一套穿堤涵洞初步设计CAD图纸 - 2
    第 2 张图

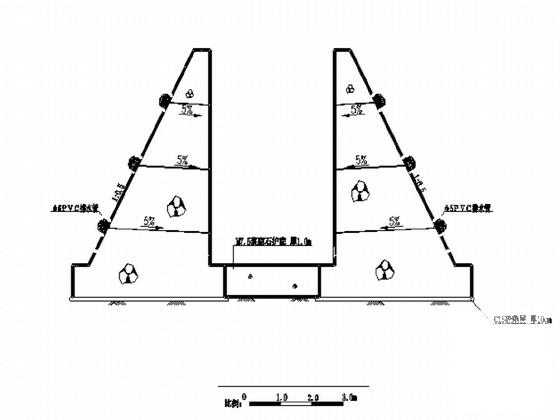

  • 一套穿堤涵洞初步设计CAD图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
