铁路路基侧沟设计CAD图纸3张(大样配筋)

一、适用范围    1、A型矩形盖板侧沟适用于基床表层换填地段。    2、B型矩形盖板侧沟适用于基床表层换填且基床表层以下换填1.0m(0.5m)厚二八灰土地段。    3、C型矩形盖板侧沟适用于基床表层不换填地段。    4、D型盖板侧沟适用于基床表层换填且基床表层以下换填1.0m(0.5m)厚二八灰土的路堤式路堑地段。    5、E型盖板侧沟适用于基床表层换填的路堤式路堑地段。    6、F型盖板侧沟适用于基床不换填的路堤式路堑地段。   二、技术要求    1、矩形盖板侧沟采用M7.5水泥砂浆砌片石砌筑。    2、矩形盖板侧沟靠路肩一侧基床表层底面处沿线路方向每隔2m设泄水孔一个,路堤式路堑地段于护肩上沿线路方向每隔2m设泄水孔一个,泄水孔采用PVC管,管径为0.1m,坡度为4%,PVC管进水侧采用0.3×0.3m的土工布(400g/m2)包裹。    3、矩形盖板侧沟盖板采用C20钢筋混凝土预制,尺寸0.7m×0.4m×0.08m、0.8m×0.4m×0.08m,和1.0m×0.4m×0.10m。    4、侧沟顶部采用M10水泥砂浆抹面,厚0.01m。    5、侧沟沿线路方向每隔15m~20m设一道伸缩缝,缝宽0.02m,缝内填塞沥青麻筋,深0.4m。   ……共计3张,设计于2006年

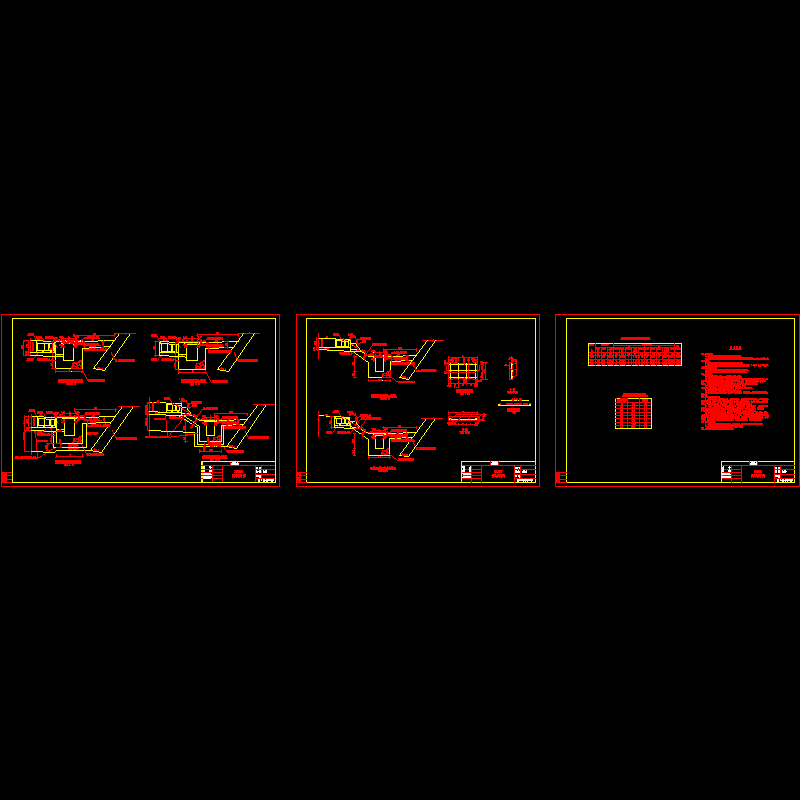

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
