东山大道路道口自行车人行天桥施工设计CAD图纸

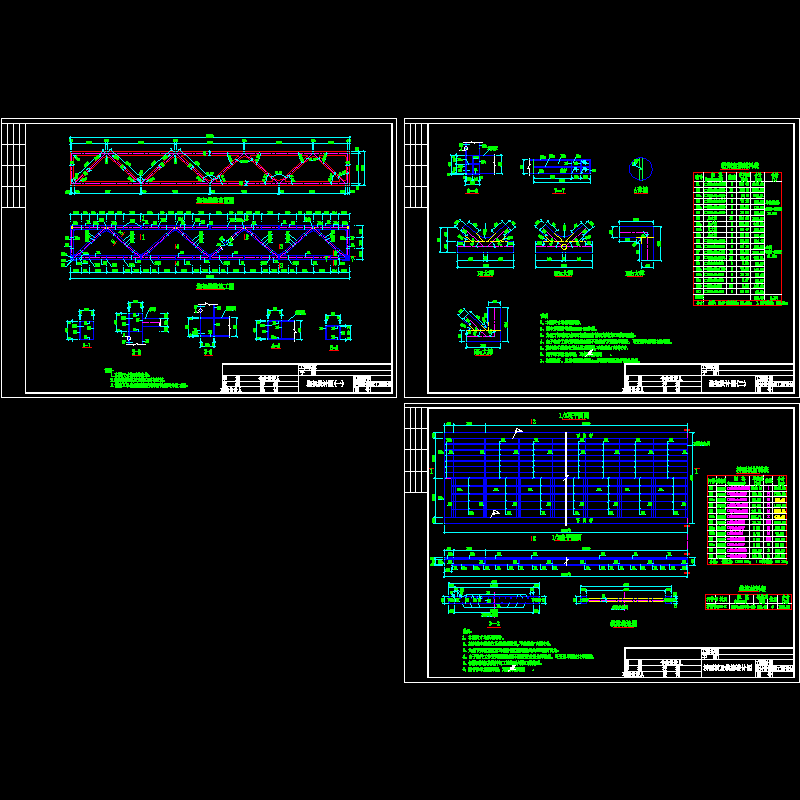

二、主要技术指标     1、主桥全宽4.8m,两侧坡道(PD1、PD2)及梯道(TD1、TD2、TD3)宽2.5m。     2、桥下机动车道净空5.6m。     3、坡度:坡道坡度1:3; 梯道坡度1:2。    4、设计荷载:     (1)、人群荷载:采用《城市人行天桥与人行地道技术规范》(CJJ69-95);     (2)、温度变化:-15℃~45℃;     (3)、地震作用:按地震烈度6度设防。   六、结构设计     1、主桥设计     (1)、主桥采用钢桁架梁,横向两片,中间用横撑连接。主桥跨度为29.75m,简支于两侧平台之上,主桥高3.6m,上下弦杆采用300mmx400mm的箱形截面,腹杆采用300mmx300mm的箱形截面。     (2)、主桥范围内的钢桁架梁设置预拱,上下弦杆按圆弧曲线起拱,其中下弦杆起拱半径为350m的圆弧设置竖曲线,中点起拱316mm。上弦杆的起拱半径为353.2m。     (3)、桁梁两端分别支承于平台(PT1、PT2)上,平台PT1支座采用四氟滑板圆板式橡胶支座,平台PT2支座采用普通圆板橡胶支座。     (4)、平台(PT1、PT2)支撑桁架,并与两边的坡道(PD1、PD2)及梯道(TD1、TD2、TD3)相连。平台(PT1、PT2)下设置%

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
  • 封面0320.dwg

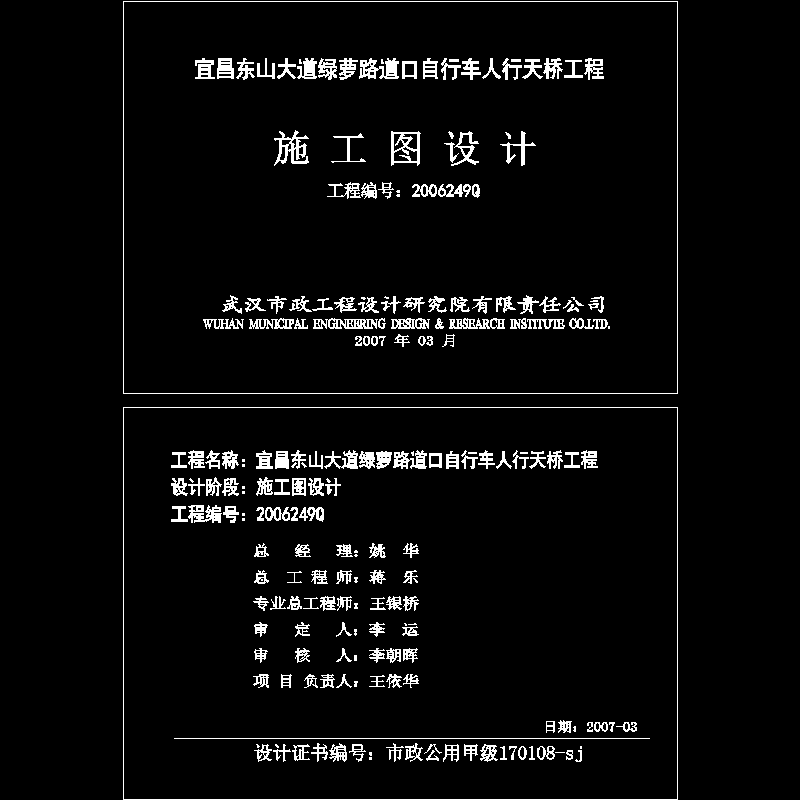

    封面0320.dwg

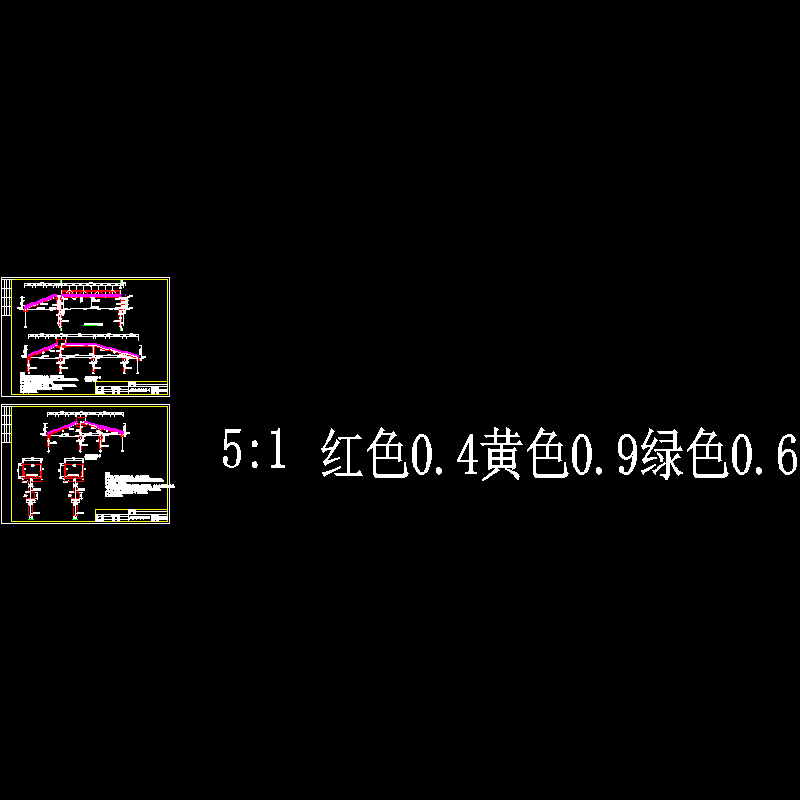

  • c00q02-03.dwg
    c00q02-03.dwg
  • c00q06-11.dwg
    c00q06-11.dwg

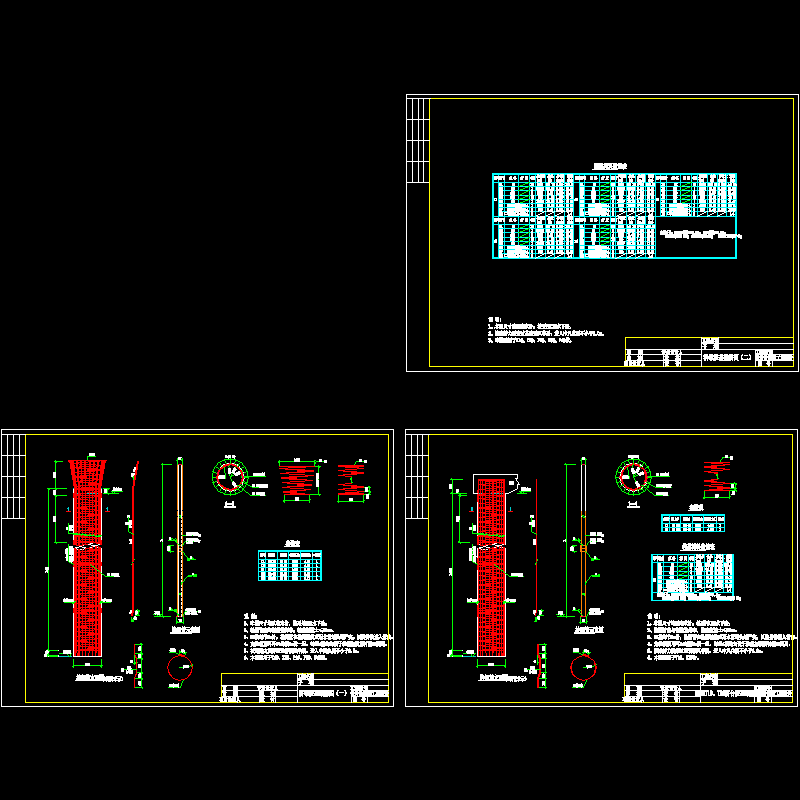

  • c00q12-14.dwg
    c00q12-14.dwg
  • c00q16-18.dwg
    c00q16-18.dwg
  • c00q19-21.dwg
    c00q19-21.dwg
  • c00q25-28.dwg
    c00q25-28.dwg
  • c00q29-32.dwg
    c00q29-32.dwg
  • c00q33.dwg
    c00q33.dwg
  • c00q0104-0515.dwg
    c00q0104-0515.dwg
  • 目录0320.dwg
    目录0320.dwg
  • 天桥说明0320.dwg
    天桥说明0320.dwg
以上是部分截图,请下载附件后查看完整高清内容
