沿海沙滩景观带栈道设计图纸45张CAD

人群荷载:5.0kPa。栈道宽2.5m,沙滩游步道宽3.0m,钢桥宽2.0m。栈道宽2.5m。 设计安全等级:二级。桥梁结构设计基准期:100年。通航标准:无通航要求。抗震等级:工程场地地震动峰值加速度为0.05g,按七度构造简易设防。场地环境类别:Ⅱ类环境。   栈道采用梁板预制拼装,台阶与沙滩游步道采用满堂支架现浇。钻孔灌注桩基础,桩径为80cm,大跨栈道及钢桥采用扩大基础,由于地质勘探困难,桩底标高按现有地勘资料设置,栈道桩基要求进入土层不少于3m,进入稳定岩层不少于0.5m,扩大基础进入稳定岩层2m。支座采用橡胶支座。挡墙设计图:墙顶均采用钢筋砼压顶,墙基均作10cm碎石垫层。墙身大于3米时,其基础采用20号砼现浇,且底层配钢筋绑扎。1m以上挡墙每隔2~3m设一个泄水孔,并铺设40cmx40cm的土工布,以防止水土流失。挡墙每10~15m设沉降缝,缝宽2cm,内嵌浸油木屑板,并用宽40cm150g/m土工布沿缝铺设,以防填土流失。   ……45张CAD

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

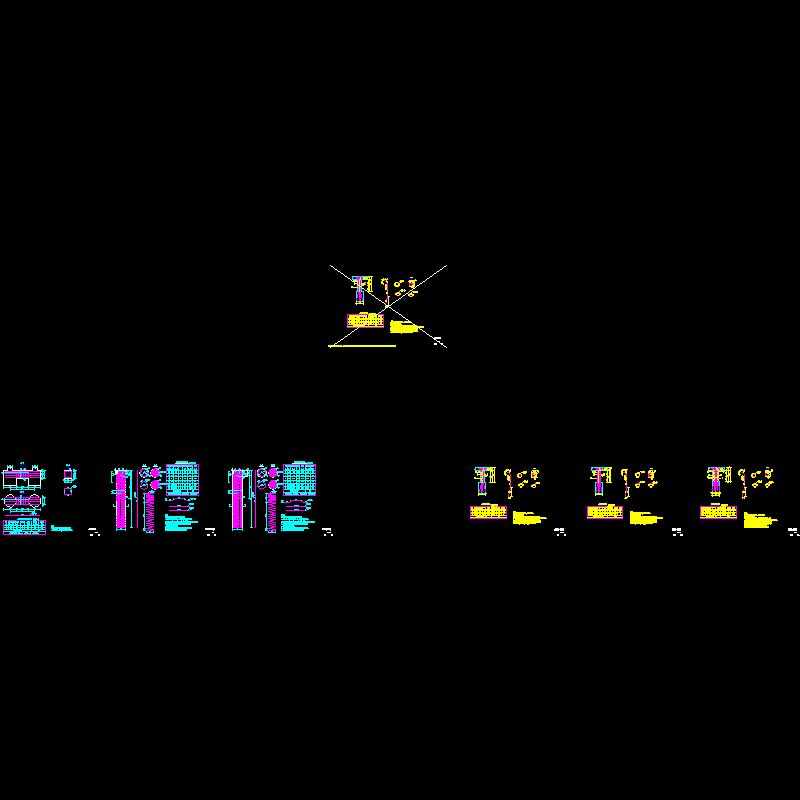

  • 台阶桩基配筋图.dwg
    台阶桩基配筋图.dwg
  • 台阶背墙台帽配筋图.dwg
    台阶背墙台帽配筋图.dwg

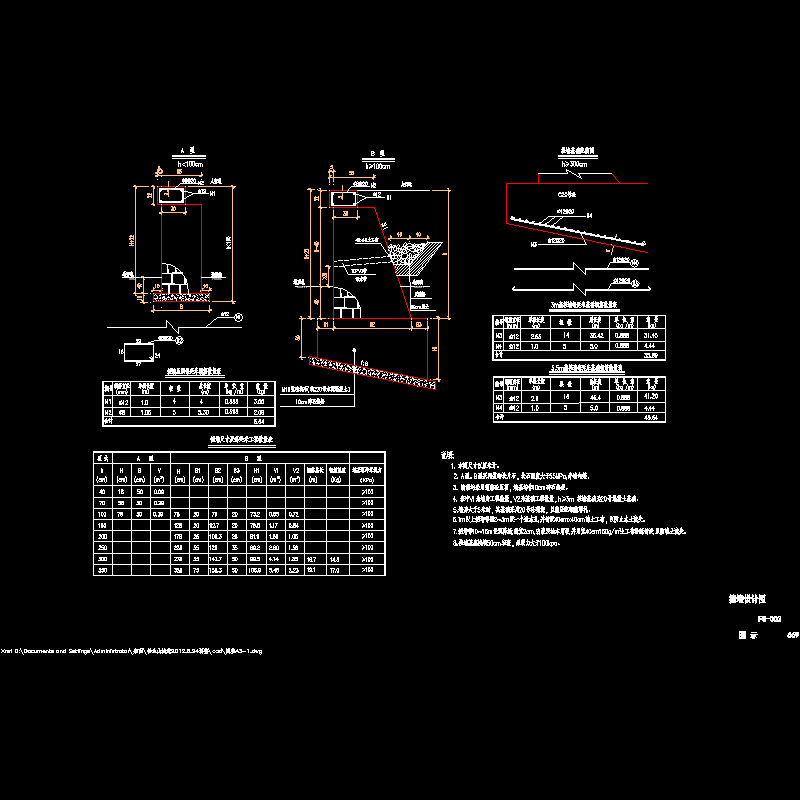

  • 挡墙图.dwg
    挡墙图.dwg
以上是部分截图,请下载附件后查看完整高清内容
